IP电话中基于SIP的多媒体通信的协议栈结构

基于SIP的多媒体通信的协议栈结构如下图所示。

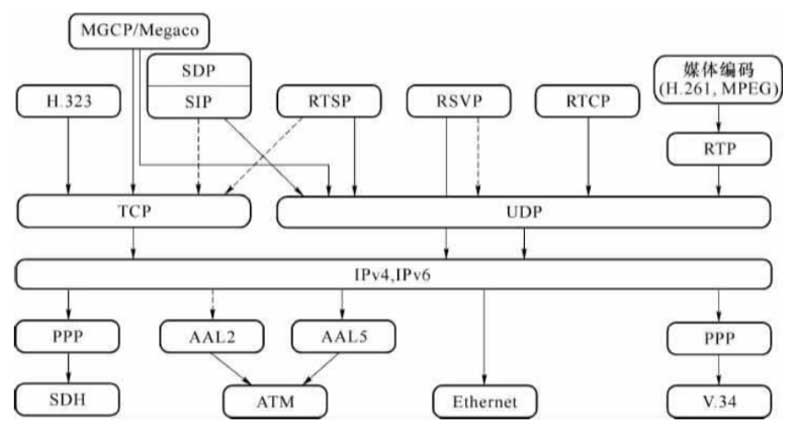

图基于SIP的多媒体通信的协议栈结构

由上图可见，在基于SIP的多媒体通信的协议栈结构的媒体传送层的结构屮，采用各种编码的语音信号或图像信号经RTP协议封装后由用户数据报协议UDP支持，占用偶数号端口 2n。RTCP协议也由UDP协议支持，传送相应媒体流的质量统计数据，占用比RTP端口号大1的奇数端口号2n + l。RSVP协议是任选的，用于资源预留，用来保证传送的服务质量QoS。
主要的信令协议为会话启动协议（SIP)和会话描述协议（SDP)，SIP协议支持IP系统中用户定位和呼叫的建立和释放，并能支持各种补充业务的实现。SIP协议既能在TCP协议的支持下工作，也能由UDP协议支持。由于TCP是通过证实和定时重发机制来保证可靠传送的，在网络负荷较重的情况下，常会发生证实超时，导致呼叫建立时延增加，因此推荐首选UDP。采用UDP后可由应用层控制协议消息的定时和重发，并可方便地利用多播机制并行搜索目的用户，无须为每一搜索建立一个 TCP连接。
SDP协议用来传送呼叫的媒体类型和格式等信息，但SDP描述的信息是封装在相关传送协议中发送的，典型的会话传送协议包括：会话启动协议、会话公告协议、实时流协议 (RTSP)、多用途因特网邮件扩展（MIME)的E mail。主要介绍会话启动协议和会话描述协议，SDP协议的内容都是在SIP协议的消息体中传送的。
RTSP用于控制存储媒体的实时操作，如播放、快进、快倒、暂停等动作，在IP电话中主要用于语音信箱的控制。
