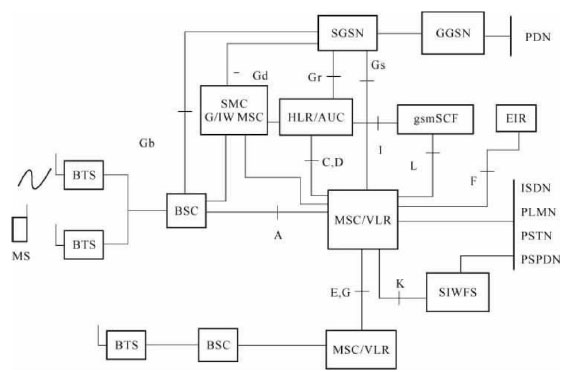

图 GSM/GPRS系统的结构
GSM/GPRS系统主要由以下部分组成：(1) 移动台MS
MS是用户使用的终端设备。根据应用与服务情况，移动台可|丨丨移动终端（MT)和用 户识别识别卡（SIM)组成。移动终端可完成语音编码、信道编码、信息加密、信息的调制 和解调、信息发射和接收。SIM卡就是“身份卡”，它基本上是一张符合ISO标准的“智 慧”卡，它包含所有与用户有关的和某些无线接口的信息，其中也包括鉴权和加密信息。 GSM系统是通过SIM卡来识别移动电话用户的。
(2) 基站子系统（BSS)
BSS是在一定的天线覆盖区内，由移动业务交换中心MSC所控制，与MS进行通信 的系统设备。
BSS包括基站收发信台和基站控制器两部分。基站收发信台BTS通过无线接口与 移动台相连，负责无线传输；基站控制器BSC与移动交换中心相连，负责控制与管理。
一个BSS系统由一个BSC与一个或多个BTS组成，一个基站控制器BSC根据话务 量需要可以控制数十个BTS。BTS可以直接与BSC相连，也可以通过基站接口设备BIE 与远端的BSC相连。基站子系统还应包括码变换器（TC)和子复用设备（SM)。
(3) 移动业务交换中心（MSC)
MSC是对位于其所覆盖区内的移动台进行控制、交换的功能实体，也是移动通 信系统与公用电话网PSTN及其他移动通信网的接口。MSC除了完成固网中交换 屮心所完成的呼叫控制等功能外，还要完成无线资源的管理、移动性管理等功能。
另外，为了建立至移动台的呼叫路由一每个MSC还应能完成入口（GMSC)的功能，即 査询被叫移动台位置信息的功能。MSC还具备智能网中业务交换点SSP的功能，在 识别到移动用户的智能业务呼叫时向业务控制点SCP报告，在SCP的控制下完成智 能业务。
MSC从拜访位置寄存器(VLR)、归属位置寄存器（HLR)和鉴权中心（AUC)中取得 处理用户呼叫请求所需的全部数据。
(4) 来访位置寄存器（VLR)
VLR是一个数据库，用来存储所有当前在其管理区域活动的移动台有关数据：11^- SI、MSISDN、TMSI、MS当前所在的位置区、补充业务参数、始发CAMEL签约信息0- CSI、终结CAMEL签约信息T-CSI等。
VLR是一个动态用户数据库。当一个移动用户进入其所管理的区域时，VLR从 移动用户注册的归属位置寄存器（HLR)处获取并存储该移动用户的必要的数据，一旦 移动用户离开该VLR的控制区域，在另一个VLR登记，原VLR将取消该移动用户的 数据记录。
通常，VLR、MSC合设于一个物理实体中。
(5) 归属位置寄存器（HLR)
HLR是管理部门用于移动用户管理的数据库。每个移动用户都应在某个归属位置 寄存器注册登记。HLR中主要存储两类信息：一是用户的用户数据，包括移动用户识别 号码IMSI、MSISDN、基本电信业务签约信息、业务限制（例如限制漫游）和始发CAMEL 签约信息0-CSI、终结CAMEL签约信息T-CSI等数据；二是有关用户目前所处位置（当 前所在的MSC、VLR地址）的信息，以便建立至移动台的呼叫路由。
(6) 鉴权中心（AUC)
AUC的功能是认证移动用户的身份和产生相应的鉴权参数（随机数RAND、符号响 应SRES、密钥Kc)。
通常，HLR和AUC合设于一个物理实体中。
(7) 设备识别寄存器（EIR)
EIR是存储有关移动台设备参数的数据库。在EIR屮存有网中所有移动台设备的 识别码IMEI和设备状态标志（白色、灰色、黑色）。
在我国的移动通信系统屮.没有设置设备识别寄存器。
(8) 短消息中心（SMC)
短消息中心提供短消息业务功能。
短消息业务（SMS，Short Message Service)提供在GSM网络中移动用户和移动用户 之间发送长度较短的信息。
点对点短消息业务包括移动台（MS)发起的短消息业务M0/PP及移动台终止的短 消息业务MT/PP。点对点短消息的传递与发送由SMC进行中继。SMC的作用像邮局 一样，接收来自各方面的邮件，然后把它们进行分拣，再发给各个用户。短消息中心的主要功能是接收、存储和转发用户的短消息。
通过短消息中心能够更可靠地将信息传送到目的地。如果传送失败，短消息中心保 存消息直至发送成功为止。
(9) GPRS服务支持节点（SGSN)
SGSN在移动通信系统的分组交换域中提供移动性管理、安全性、接入控制、分组 的路由寻址和转发等功能，为用户提供GPRS服务，与电路交互域中MSC/VLR的位置 和功能类似。一个SGSN可以同时为多个BSC服务，但一给定的BSC只能连接到唯一 的SGSN;同一公共陆地移动网（即由同一运营商建设经营的移动通信网）屮叫以有多 个 SGSN。
(10) 网关GPRS支持节点（GGSN)
GGSN是GPRS网络与夕卜部分组数据网络（PDN，Packet Data Network)(如因特网 等）之间的网关，移动用户与外部分组数据网络之间交换的数据进入和离开移动通信网 PLMN时都要经过GGSN。GGSN完成不同网络之间分组数据格式、信令协议和地址信 息的转换功能；同时，GGSN还存储GPRS网络用户的IP地址信息，完成路由计算和更新 功能。一个SGSN可以连接到-•个或多个GGSNL
(11) 业务控制功能（SCF)
SCF完成对移动智能网中智能业务的控制。
