企业如何有效管理IP电话系统？

一、IP电话系统概述

1、定义与优势

IP电话系统是一种 利用IP网络协议实现语音或多媒体通信的技术 ，可在不同网络环境中提供高质量、低成本、灵活且可扩展的通信服务。相较于传统电话系统，IP电话系统在企业管理方面展现出显著优势：

• 成本节约 ：企业可通过现有IP网络进行通信，无需额外投资专用电话线路或交换机，有效降低设备投资和维护费用。
• 功能丰富 ：IP电话系统提供多样化的增值功能，如呼叫转移、语音邮件、多方会议等，大幅提升企业沟通效率。
• 灵活性高 ：系统可根据企业需求快速调整和扩展，适应不同规模和业务模式的企业运营需求。

这些优势使IP电话系统成为现代企业提升竞争力的重要工具。

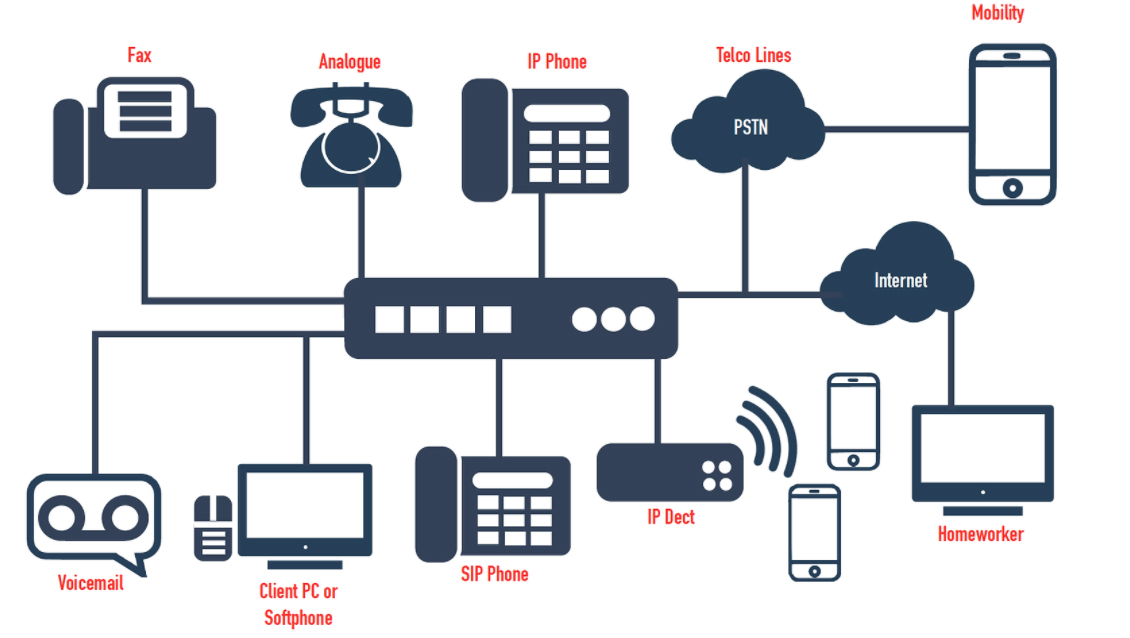

2、系统组成

IP电话系统作为一种革命性的通信解决方案，在企业管理中扮演着越来越重要的角色。其系统组成主要包括四个关键组件：终端设备、网关、网闸和多点接入控制单元。这些组件协同工作，实现了IP电话系统的各项功能，为企业提供了高效、灵活的通信环境。

终端设备

终端设备是用户与IP电话系统交互的前端，可分为软件和硬件两种形式：

类型	示例	功能
软件	Microsoft Netmeeting	支持实时语音和多媒体通信
硬件	专用IP电话机	提供物理按键和显示屏

这些终端设备使用户能够通过IP网络进行语音或多媒体通信，为用户提供了便捷的通信方式。

网关

网关是IP电话系统的核心组件，承担着关键的转换和传输任务。它具有双重接口：

• IP网络接口 ：用于连接IP网络
• 传统电话网接口 ：用于连接PSTN/ISDN/PBX网络

网关的主要功能包括：

• 实时语音压缩：将64kbit/s的语音信号压缩成低码率信号，提高网络利用率
• 寻址和呼叫控制：确定呼叫目的地，建立和控制呼叫连接
• 语音信号转换：在IP网络和传统电话网之间进行信号格式转换

网闸

网闸在IP电话系统中扮演着管理和协调的角色，其主要职责包括：

• 进行地址映射，将E.165地址映射成相应的网关IP地址
• 进行呼叫认证和管理，确保只有合法用户才能接入系统
• 记录详细的呼叫信息，为运营商提供计费依据
• 实现区域管理，对多个网关进行统一管理

多点接入控制单元

多点接入控制单元（MCU）支持多点通信，使IP电话系统能够实现网络会议等多点应用。MCU的功能包括：

• 接收来自多个终端设备的语音和视频数据
• 进行混合、切换和处理
• 提供给所有参会者清晰的语音和视频图像

通过这些组件的协同工作，IP电话系统不仅实现了基础的语音通信功能，还提供了丰富的增值服务，如呼叫转移、语音邮件、多方会议等。这种灵活的架构使得企业在管理通信资源时能够更加高效和便捷，同时也为未来的系统扩展和升级留下了充足的空间。

二、网络基础设施

1、带宽需求

在企业IP电话系统的网络基础设施建设中，准确评估和规划带宽需求至关重要。这不仅能确保系统的稳定运行，还能优化整体网络性能，为企业提供高质量的语音通信服务。
企业IP电话系统正常运行所需的最小带宽与所采用的编解码技术和打包周期密切相关。以下是几种常见编解码技术的带宽需求：

编解码技术	打包周期	带宽需求
G.711	20ms	约90.4 Kbit/s
G.729	20ms	约34.4 Kbit/s
G.723.1	30ms	约22.9 Kbit/s

值得注意的是，实际网络中还需考虑额外的开销，如IP、UDP和RTP头部等。因此，业界通常采用IP网带宽系数和以太网带宽系数来设计网络带宽。例如，G.711的IP网带宽系数为1.25，以太网带宽系数为1.41。
企业可根据自身规模和业务需求来规划带宽。一个简单的计算方法是：
总带宽需求 = 并发通话数 × 单路通话带宽 × 带宽系数
假如一家中型企业预计最多同时有100路通话，采用G.729编解码技术，那么所需的总带宽约为：
100 × 34.4 Kbit/s × 1.41 ≈ 4.8 Mbps
此外，还需考虑静音压缩技术对带宽的影响。启用静音压缩可显著降低带宽需求，但可能会影响语音质量。企业可根据实际需求权衡利弊。
在规划带宽时，建议预留一定的余量，以应对突发的高并发情况和未来业务增长。通常，语音业务所需带宽的总和不应超过全部可用带宽的75%，既能保证良好的语音通话质量，又能为数据业务保留足够的空间。
对于非对称的宽带网络接入（如ADSL），应注意上行带宽的限制。在这种情况下，建议以上行带宽为准进行规划，以确保语音通话的稳定性和质量。

2、QoS配置

在企业IP电话系统中，QoS配置是确保语音通信质量的关键步骤。通过合理配置QoS，我们可以优化网络资源分配，为语音流量提供优先级，从而保证通话质量和用户体验。以下是QoS配置的具体步骤和相关工具：
1.   流量分类 ：使用Cisco预定义的宏配置交换机端口，实现语音和数据流量的分离。例如：

Switch(config-if)# switchport voice vlan <vlan-id>

2.   优先级队列 ：配置低延迟队列(LLQ)，确保语音流量获得优先处理：

Router(config)# class-map match-all VoIP-Traffic

Router(config-cmap)# match ip dscp ef

Router(config-cmap)# exit

Router(config)# policy-map MY-QOS-POLICY

Router(config-pmap)# class VoIP-Traffic

Router(config-pmap-c)# priority level 1

Router(config-pmap-c)# exit

Router(config-pmap)# interface GigabitEthernet0/0

Router(config-if)# service-policy input MY-QOS-POLICY

3.   拥塞管理 ：应用加权随机早期检测(WRED)技术，预防网络拥塞：

Router(config)# class-map match-all VoIP-Traffic

Router(config-cmap)# match ip dscp ef

Router(config-cmap)# exit

Router(config)# policy-map MY-QOS-POLICY

Router(config-pmap)# class VoIP-Traffic

Router(config-pmap-c)# police rate <rate> percent drop-exceed

Router(config-pmap-c)# exit

Router(config-pmap)# class default

Router(config-pmap-c)# shape average <rate>

Router(config-pmap-c)# wred <min-threshold> <max-threshold> <drop-probability>

Router(config-pmap-c)# exit

Router(config-pmap)# interface GigabitEthernet0/0

Router(config-if)# service-policy input MY-QOS-POLICY

4.   持续监控 ：使用Cisco Works或Cisco Prime Infrastructure等网络管理工具，定期评估和优化QoS设置。
5.   端到端QoS ：在整个网络中部署QoS策略，包括核心、汇聚和接入层，确保语音质量的一致性。
6.   带宽预留 ：为语音流量预留适当带宽，防止数据流量抢占关键资源。
7.   QoS测试 ：使用专门的QoS测试工具，如Ixia或SmartBits，验证配置的有效性。
8.   安全考虑 ：确保QoS配置不影响网络安全策略的执行。
通过这些步骤和工具，企业可以有效配置IP电话系统的QoS，确保高质量的语音通信体验。然而，QoS配置并非一次性的任务，而是需要根据网络实际情况和业务需求进行持续调整和优化的过程。

三。、硬件管理

1、IP话机维护

在企业IP电话系统的日常运维中，IP话机的维护是一个不可忽视的重要环节。定期维护不仅能确保话机的正常运作，还能延长其使用寿命，从而提高整个系统的可靠性和稳定性。以下是几个关键的维护要点：

• 外观检查 ：检查话机外壳是否破损，及时清除灰尘和污渍。
• 按键测试 ：确保所有按键反应灵敏，无卡顿现象。
• 显示屏校准 ：确认屏幕显示清晰，亮度适中。
• 声音质量评估 ：测试通话音质，检查听筒和扬声器功能。
• 网络连接验证 ：确保话机与网络的连接稳定。
• 软件更新 ：定期安装最新的固件版本。
• 数据备份 ：定期备份话机设置和重要数据。
• 话筒清洁 ：使用软布擦拭话筒，防止积灰影响通话质量。

通过这些常规维护措施，可以有效保障IP话机的正常运行，减少故障发生率，同时也能提升用户的通话体验。

2、网关设备管理

在IP电话系统中，网关设备管理是确保系统稳定运行的关键环节。为了有效管理网关设备，IT管理员应重点关注以下几个方面：

• 远程监控 ：利用网关自带的中央管理系统，实时监控设备状态和性能指标。
• 软件更新 ：定期检查并安装最新的固件版本，以修复潜在漏洞并优化性能。
• 日志审计 ：定期审查网关日志，及时发现异常行为或安全威胁。
• 安全配置 ：严格设置访问控制，仅授权特定人员远程管理网关。
• 性能调优 ：根据实际使用情况，调整语音压缩算法和缓冲策略，平衡音质和带宽使用。

通过这些措施，可以有效提高网关设备的可靠性，确保IP电话系统的稳定运行。

四、软件系统管理

1、呼叫控制配置

在企业IP电话系统中，呼叫控制配置是一项至关重要的任务，直接影响系统的性能和用户体验。本节将详细介绍呼叫控制配置的具体步骤、涉及的协议及相关设备。
呼叫控制配置的核心在于 媒体网关控制器 的设置。媒体网关控制器负责管理呼叫建立、认证、计费和路由选择等关键功能。在Cisco环境下，我们主要关注H.323和SIP这两种主流的信令协议。
以下是呼叫控制配置的具体步骤：

• 配置媒体网关 ：在路由器上设置媒体网关，将模拟信号转换为IP数据包。需要配置相应的编码解码器以及端口，确保语音信号能够正确地进入和离开IP网络。
• 媒体网关控制器配置 ：配置媒体网关控制器来管理呼叫。在Cisco设备上，这通常是通过配置H.323或SIP协议完成的。控制器负责呼叫建立、认证、计费以及路由选择。
• 信号网关配置 ：在需要与传统PSTN网络互通的情况下，配置信号网关器以处理SS7信号的转换，确保VoIP系统可以接受来自PSTN网络的呼叫。
• 语音服务器配置 ：配置语音服务器作为备份，在电话系统遇到故障时提供语音消息服务和自动应答。

在配置过程中，需特别注意以下几点：
·         安全性 ：严格设置访问控制，仅授权特定人员远程管理网关。
·         性能调优 ：根据实际使用情况，调整语音压缩算法和缓冲策略，平衡音质和带宽使用。
·         冗余设计 ：考虑配置备用网关和控制器，提高系统可靠性。
通过精心的呼叫控制配置，企业可以显著提升IP电话系统的性能和用户体验，为组织的通信效率奠定坚实基础。

2、用户账户管理

在企业IP电话系统中，用户账户管理是确保系统安全性和效率的关键环节。有效的用户账户管理不仅可以提高系统的安全性，还能优化资源分配，提升用户体验。以下是用户账户管理的主要操作及其具体步骤：

1.   创建用户账户

• 登录CUCM管理界面
• 进入“用户”模块
• 输入必要信息（姓名、部门、电话号码）
• 设置权限级别（普通用户、管理员）

2.   配置SIP账户

• 注册SIP服务提供商
• 获取账号密码
• 配置SIP参数（域名、端口号、认证信息）

3.   设置拨号规则

• 根据通话习惯设置前缀或后缀
• 自动选择最优通话路线
• 智能识别国内长途、国际长途

4.   权限管理

• 分配不同级别的访问权限
• 控制功能使用（如国际长途、会议室预订）

5.   账户维护

• 定期审核账户信息
• 及时更新用户资料
• 清理无效账户

6.   安全措施

• 启用HTTPS加密
• 使用数字证书
•  定期更换密码

通过这些操作，企业可以构建一个既安全又高效的IP电话系统，为员工提供优质的通信服务，同时有效控制成本和风险。在实施过程中，建议参考Cisco官方文档和最佳实践指南，以确保配置的准确性和安全性。

3、安全策略设置

在企业IP电话系统中，安全策略设置是保护通信隐私和防止未授权访问的关键环节。为了确保系统的安全性，我们需要采取多层次的防御措施，涵盖物理安全、网络安全和应用安全等多个方面。以下是具体的安全配置步骤和相关安全产品：

• 物理安全 ：确保IP电话设备存放在安全的位置，限制非授权人员接触。
• 网络安全 ：部署防火墙和入侵检测系统，防止未授权访问和恶意攻击。Cisco ASA系列防火墙是不错的选择。
• 应用安全 ：在CUCM管理界面上启用HTTPS加密，使用数字证书确保通信安全。
• 访问控制 ：严格设置访问控制，仅授权特定人员远程管理网关。
• 日志审计 ：定期审查网关日志，及时发现异常行为或安全威胁。
• 软件更新 ：定期更新系统软件和固件，修补已知的安全漏洞。
• 安全培训 ：对员工进行安全意识培训，提高他们识别和防范安全威胁的能力。
• 加密技术 ：使用SRTP (Secure Real-time Transport Protocol) 或Zoiper等加密客户端，保护语音通信免受窃听。
• 双因素认证 ：实施双因素认证机制，如结合密码和生物特征识别，进一步增强系统安全性。
• 安全审计 ：定期进行安全审计，评估系统安全状况，及时发现并解决潜在的安全隐患。

通过实施这些安全策略，企业可以显著提高IP电话系统的安全性，保护敏感信息，防止未授权访问，并确保通信的私密性和完整性。然而，安全是一个持续的过程，需要定期评估和更新策略，以应对不断演变的威胁形势。

五、性能监控

1、通话质量监测

在企业IP电话系统中，通话质量监测是确保系统性能和用户体验的关键环节。为了全面评估通话质量，我们需要利用专业的工具和方法，实时监控多项关键指标。
常用的通话质量监测工具包括：

• IxChariot：用于模拟VoIP通话场景，收集性能数据
• Wireshark：用于捕获和分析网络数据包
• RTCP XR：实时传输控制协议扩展报告，提供质量反馈

在进行通话质量监测时，我们需要重点关注以下指标：

指标	含义	影响
MOS评分	Mean Opinion Score，反映用户感知的语音质量	直接体现用户体验
R因子	Reflectance factor，基于语音样本计算得出	表征语音质量
丢包率	数据包丢失的比例	影响语音连续性
抖动	数据包到达间隔的时间波动	影响语音流畅度
延迟	数据包从发送到接收的时间	影响通话实时性

监测步骤如下：

• 配置监测工具 ：使用IxChariot等工具设置测试场景，模拟真实通话环境。
• 执行测试 ：运行测试脚本，收集性能数据。
• 分析结果 ：解读MOS评分、R因子等关键指标，评估通话质量。
• 问题定位 ：通过Wireshark等工具分析数据包，查找潜在问题。
• 优化调整 ：根据监测结果，调整网络配置或编码参数。
• 持续监控 ：定期执行测试，确保通话质量持续稳定。

在监测过程中，应注意以下几点：

• 实时性 ：确保监测工具能够实时捕捉网络状况变化。
• 全面性 ：涵盖不同网络条件和通话场景。
• 长期趋势分析 ：记录历史数据，识别潜在问题趋势。
• 用户反馈整合 ：结合实际用户反馈，全面评估系统性能。

通过这些方法和工具，企业可以有效监控IP电话系统的通话质量，及时发现问题并采取相应措施，确保系统始终保持良好性能，为用户提供优质通信体验。

2、系统负载分析

在企业IP电话系统的性能监控中，系统负载分析是一个关键环节。通过监控以下指标，可以全面评估系统的运行状况：

指标	描述	工具
CPU使用率	反映处理器负载	Star Trinity SIP测试软件
内存占用	显示系统资源消耗	Windows任务管理器
并发呼叫数	衡量系统处理能力	Cisco Unified Communications Manager
呼叫建立成功率	评估系统稳定性	Call Quality Monitoring Module (CQM)
RTP丢包率	反映网络传输质量	Wireshark

这些指标可以帮助IT管理人员及时发现潜在瓶颈，优化系统配置，确保IP电话系统的高性能运行。

六、故障排查

1、常见问题诊断

在企业IP电话系统中，常见问题的诊断是确保系统稳定运行的关键环节。本节将重点介绍两个最普遍的问题：通话中断和音质不佳，并提供详细的诊断方法和解决方案。

通话中断

通话中断是IP电话系统中最令人沮丧的问题之一。它可能源于多种原因，包括网络拥塞、设备故障或配置错误。以下是一些诊断和解决通话中断问题的步骤：

• 网络拥塞检查 ：使用Wireshark等工具捕获网络数据包，分析是否存在严重的丢包或延迟现象。如果发现频繁的丢包，可能需要调整QoS策略或增加带宽。
• 设备状态验证 ：登录到受影响的IP电话，检查其运行状态和日志。特别关注是否有与网络连接相关的错误信息。
• 配置一致性核对 ：比较问题设备与正常工作的设备的配置，寻找可能的差异。特别注意网络设置、注册信息和编解码器选择等方面。
• DNS解析测试 ：使用nslookup命令验证DNS解析是否正常。如果DNS解析存在问题，可能需要调整DNS服务器设置或清理缓存。

音质不佳

音质问题虽然不如通话中断那样直接致命，但同样严重影响用户体验。以下是一些诊断和改善音质问题的方法：

• 编解码器检查 ：使用Cisco Unified Communications Manager的“显示呼叫统计”功能，验证通话中使用的编解码器。如果发现不匹配，可能需要调整编解码器设置或启用转码服务。
• 回声问题排查 ：检查电话设备的麦克风增益设置，确保不会产生过多的回声。同时，检查网络延迟是否过高，因为高延迟也是导致回声的常见原因。
• 噪声抑制评估 ：启用噪声抑制功能，观察是否有所改善。如果效果不明显，可能需要调整噪声门限值或更换质量更高的音频设备。
• 网络抖动分析 ：使用IOTA等网络分析工具，监测网络抖动情况。如果抖动过大，可能需要调整RTP缓冲区大小或启用Jitter Buffer。

通过这些诊断方法，大多数常见的IP电话问题都可以得到有效解决。然而，由于IP电话系统涉及复杂的网络和技术，某些问题可能需要更深入的专业知识和经验。在这种情况下，建议咨询Cisco技术支持或聘请专业的IP电话顾问，以确保问题得到彻底解决。

2、应急响应流程

在企业IP电话系统面临紧急情况时，迅速有效的应急响应至关重要。以下是简化版的应急响应流程：

• 初步判断故障类型 ：快速识别问题性质（如网络中断、设备故障或软件错误）。
• 紧急处理措施 ：立即启动备用系统或设备，确保关键通信服务不间断。
• 信息收集 ：收集系统日志、网络流量数据等相关信息。
• 深入分析 ：使用专业工具（如Wireshark）分析数据，精确定位问题根源。
• 制定恢复计划 ：根据问题严重程度，制定短期和长期恢复方案。
• 执行恢复操作 ：按计划逐步实施恢复措施，同时密切监控系统状态。
• 后续跟进 ：问题解决后，进行全面复盘，完善预防措施，防止类似问题再次发生。

通过严格执行这套流程，企业可以最大限度地减少IP电话系统故障对企业运营的影响，确保通信系统的稳定性和可靠性。

七、系统优化

1、升级与扩展

随着企业的发展，IP电话系统也需要适时升级和扩展。这一过程涉及多个方面，包括硬件升级、软件更新和网络结构调整。以下是升级与扩展的关键要素：

• 硬件升级 ：更换更高性能的媒体网关控制器，扩大系统容量。
• 软件更新 ：升级CUCM软件版本，获取新功能和性能改进。
• 网络结构调整 ：优化QoS配置，确保语音服务质量。
• 分布式部署 ：在多个地点部署网关，支持远程办公和分支机构。
• 安全强化 ：加强身份验证和加密措施，保护通信安全。
• 容灾备份 ：实施冗余设计，提高系统可靠性。

通过这些措施，企业可以确保IP电话系统随企业发展而演进，满足日益增长的需求。

2、成本效益分析

在企业IP电话系统的成本效益分析中，TCO（Total Cost of Ownership）指标扮演着关键角色。通过全面考虑硬件、软件和人力等方面的成本，企业可以做出更明智的投资决策。研究表明，IP电话系统通常能在3年内收回投资成本，尤其对于跨国公司而言，可大幅降低长途通话费用。具体而言，IP电话系统的优势体现在以下几个方面：

成本项目	IP电话系统	传统电话系统
初始投资	较低（利用现有网络基础设施）	较高（需单独铺设线路）
运维成本	较低（集中管理，自动化功能）	较高（分散管理，手动维护）
长途通话费用	显著降低	较高
功能扩展	灵活，成本较低	固定，成本较高
故障恢复	快速，成本较低	较慢，成本较高

通过TCO分析，企业可以全面评估IP电话系统的经济效益，为决策提供有力支持。
