IP电话实时传输协议(RTP)

RTP数据报由RTP头部和负载组成。RTP数据报负载可以包括音频采样信号、压缩视频数据等。
1. RTP报头

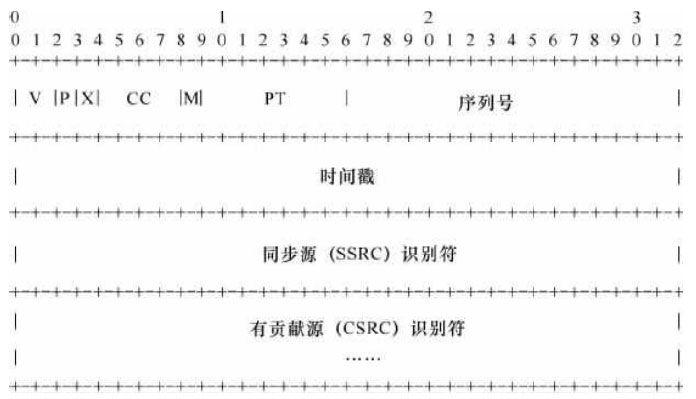

RTP头部格式如下图所示。

图 RTP头部格式
在标准的RTP包中包含前12个字节的内容，仅仅在被混合器插入时，才出现CSRC 识别符列表。各个字段的意义如下。
•版本（V):此域定义了 RTP的版本。现在用的协议版本是2。
•填充（P):l比特，若填充比特被设置为1，则此包中包含一到多个附加在末端的填充比特，填充的最后一个字节用来说明填充比特的长度。填充H丨能用于某些具有固定长度的加密算法，或者在底层数据单元中传输多个RTP包。
•扩展（X):l比特，若扩展比特设置为1，固定头后面跟随一个头扩展。
• CSRC计数（CC):4比特，CSRC计数包含了跟在固定头后面CSRC识别符的数目。
•标志（M):l比特，标志的解释由具体协议规定。在IP电话中规定在发送静音后的第一个语音包时该标志设置为1。
•负载类型（PT):7比特，此域定义了负载的格式的类型，由具体应用决定其解释。
协议可以规定负载类型码和负载格式之间一个默认的匹配。

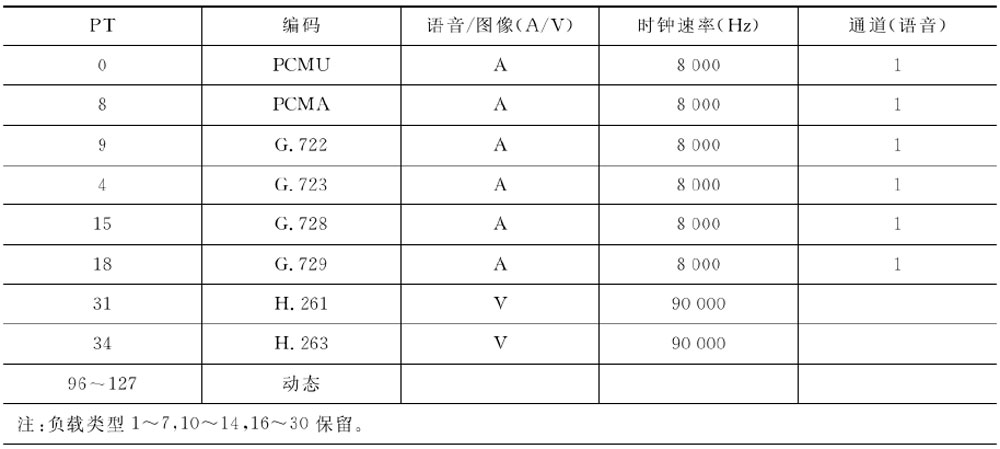

标准语音和图像编码的类型值。

•序列号：16比特，表示该RTP数据报的序列号码，每发送一个RTP数据报，序列号加1，接收机川以据此检测包丢失和对接收到的RTP数据报按照顺序排序。序列号的初始值是随机选择的（不可预测）。
•时间戳:32比特，时间戳反映了 RTP数据报中第一个比特的采样瞬间。采样瞬间必须由随时间单调和线性增长的时钟得到，以进行同步和抖动计算。时钟的分辨率必须满足要求的同步准确度，以便完成包到达抖动测量。若RTP包周期性生成，时间戳可以使用由采样时钟确定的额定采样表示。例如，对于固定速率语音，时间戳的值可以每个采样周期加1。若每个RTP数据报包含160个采样周期的语音数据块，则每个RTP数据块的时间戳增加160,无论此块被发送还是被静音压缩。
和序列号一样，时间戳的起始值是随机的。若多个连续的RTP数据报在逻辑上同时产生，则这多个包可能有同样的时间戳，比如属于同•个图像帧。若数据没有按照采样的顺序发送，连续的RTP包可以包含不单调的时间戳，如MPEG交织图像帧。
• SSRC:32比特，SSRC域用以标识同步源。标识符是随机生成的，以保证在同一个RTP 会话期中没有任何两个同步源有相同的SSRC识别符。尽管多个源选择同一个SSRC 标识符的概率很低，但所有RTP实现工具还是要准备检测和解决冲突。若一个源改变本身的源传输地址，必须选择新的SSRC识别符，以避免被当作一个环路源。
• CSRC:每项32比特。CSRC字段用于标识该数据报中所含负载的发送端（有贡献源）。标识符的数目在CC域中给定。若贡献源多于15个，则仅识别前15个。在语音会议屮•如语音包在混合器进行了混合处理，则CSRC标识符由混合器负责插入，用于标识对产生混合新包的所有源的SSRC标识符，以便接收端能正确识别交谈双方的身份。
2、 RTP的功能
RTP数据报用来传送媒体数据。由RTP数据报的格式可以看出，在RTP数据报的报头中主要包含了传输媒体的类型、格式、序列号和时间戳等重要信息，使接收端能根据这些信息正确地重组媒体流，并为RTCP进行相应监测和控制提供基础。
