IP电话软交换汇接局之间的S1P信令流程

当采用IP电话软交换设备+媒体网关来替代目前PSTN网络中的长途局、汇接局时，在不同的软交换设备之间可采用SIP-T或SIP-I协议。网络结构如图一所示，相应的信令流程如图二所示。

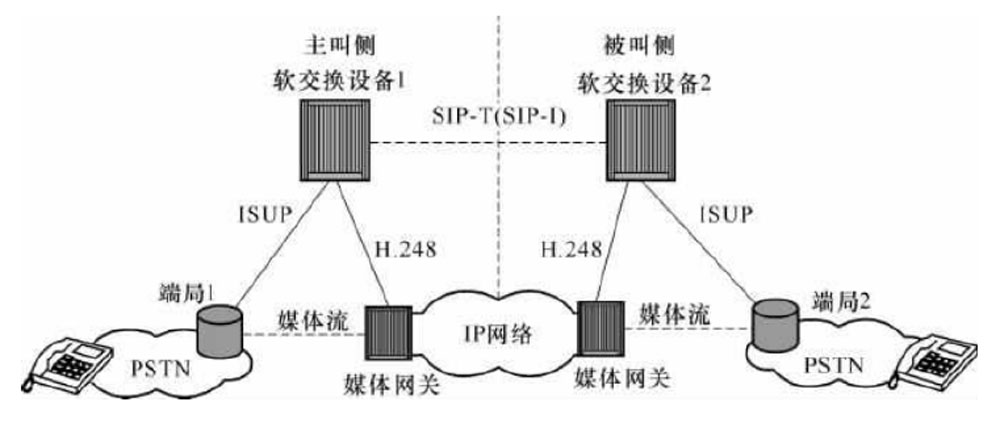

图一软交换汇接局网络结构

图二软交换汇接局之间的SIP信令流程

(1)主叫用户摘机拨号后.端局1向软交换设备1发送ISUP初始地址消息IAM。
(2) 软交换设备1接收到IAM消息后判断被叫用户为非SIP用户，于是使用INVITE 消息对 IAM 消息进行翻译和封装。首先根据 IAM 消息中的主、被叫号码生成 INVITE 消息中各类头消息，例如 From 头字段和 To 头字段以及 Request-URL 等，将 Con-息中消息类型编码以后的部分封装进INVITE的消息体，并利用SDP对主叫侧媒体网关 MG1为这次呼叫接收媒体信息所使用的IP地址、RTP端口及媒体编码格式进行描述。需要注意的是，消息体中IAM为二进制编码方式，SDP则仍然为文本方式。INVITE消息生成后，软交换设备1向软交换设备2发起呼叫，请求建立会话连接。
(3) 软交换设备2接收到INVITE消息后，分析到被叫用户为PSTN用户，将INVITE 消息中的 IAM 消息提取出，根据本地路由策略（例如主叫号码可能加上长途信息，被叫号码去掉长途信息等），再加上OPC、DPC、CIC等参数，形成完整的IAM消息，发送到端局2。
(4) 软交换设备2向软交换设备1回送100临时响应，表示正在处理INVITE请求。
(5) 如果被叫空闲，端局2向被叫用户振铃，并向软交换设备2发送ISUP地址全消息 ACM。
(6) 软交换设备2向软交换设备1发送180应答，说明正在向被叫振铃。180消息中不仅封装了 ACM消息，还利用SDP携带了被叫侧媒体网关MG2为这次呼叫接收媒体信息所使用的IP地址、RTP端口及媒体编码格式。
(7) 软交换设备1从180应答消息中取出ACM消息并结合本地策略，生成新的 ACM消息，发送到端局1。
(8) 由于回铃音由被叫端局2提供，为了保证180应答消息的可靠传送，软交换设备 1需要响应180消息。因此软交换设备1在向端局1发送ACM消息的同时向软交换设备2发送临时确认消息PRACK，表明已收到180应答消息。
(9) 软交换设备2用200应答对PRACK消息进行确认。至此，主、被叫之间的双向媒体通道建立，端局2向主叫播放回铃音。
(10) 被叫用户摘机应答，端局2向软交换设备2发送ISUP应答消息ANM。
(11) 软交换设备2接收到ANM消息后，由于主、被叫双方已建立的媒体通道不需要修改，因此发送的200应答消息只需要封装ANM消息而不需要带有SDP信息。
(12) 软交换设备1接收到200应答后，用ACK消息进行确认。软交换设备1与软交换设备2之间的会话成功建立^
(13) 软交换设备1提取出200应答中携带的ANM消息并结合本地策略，发送到端局1。主:、被叫通话开始。
(14)通话结束后.如果主叫用户先挂机，端局1向软交换设备1发送ISUP释放消息 REL。
(15) 软交换设备1接收到REL消息后，向端局1回送ISUP释放完成消息RLC.完成主叫侧电路的释放。
(16) 软交换设备1将REL消息封装在BYE消息中，发送至软交换设备2,要求结束会话。
(17) 软交换设备2向软交换设备1发送200应答消息，会话结束。
(18) 软交换设备2向端局2发送REL消息。
(19) 端局2向软交换设备2回送RLC消息，被叫侧电路的释放。
被叫用户先挂机的呼叫释放过程与主叫用户先挂机的释放过程相同。
