H.248网络结构及呼叫建立的流程图

设媒体网关MG1和MG2由同•个媒体网关控制器控制，MG1的IP地址为311. 311. 1. 1，MG2的IP地址为322. 322. 1. 1，媒体网关控制器MGC的IP地址为333. 333. 1. 1，发送H. 248/Megaco信息使用的端口号码为3333。其网络结构如图一所示。

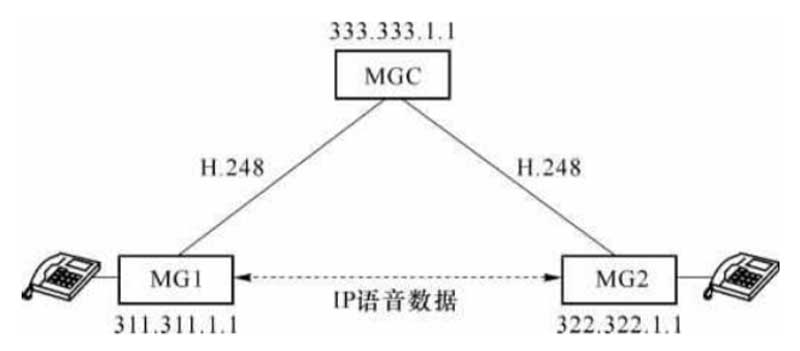

图一示例中的网络结构

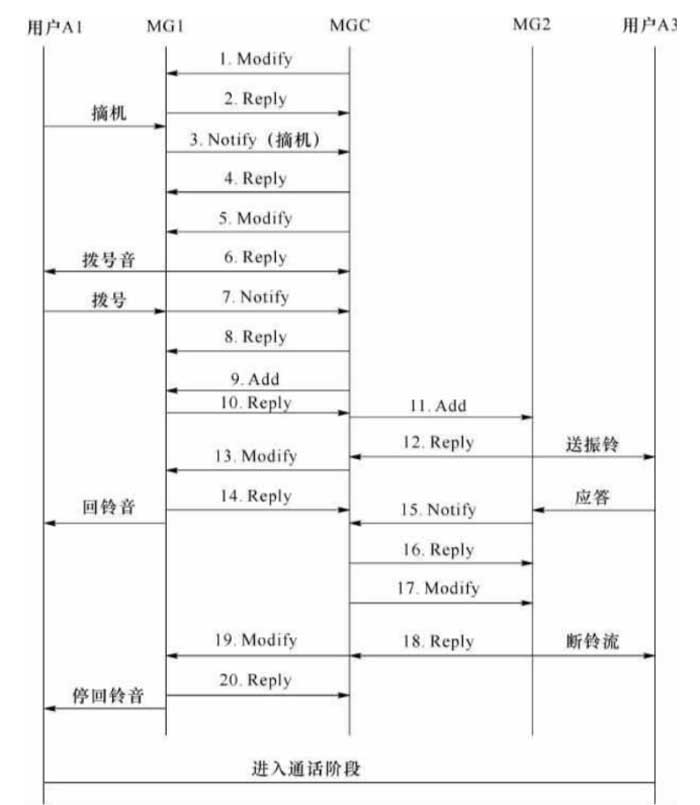

图二呼叫建立流程

下面以媒体网关1的终端A1呼叫媒体网关MG2的用户A3为例说明媒体网关控制器（MGC)如何利用H. 248协议控制媒体网关建立呼叫和承载信道。相应的呼叫信令流程如图7-5-2所不。
