信令网关的几种结构

No. 7信令网的节点通过信令网关（SG)访问MGC(软交换）时，可以在SG使用不同的适配子层，因此对于No. 7信令网访问MGC(软交换）时有以下3种结构方式。
1. 使用M3UA实现互通
信令网关使用M3UA实现No. 7信令网节点与IP网的MGC(软交换）的互通的结构如图一所示，在这种结构中，信令网关使用M3UA协议来完成No. 7信令系统 MTP与基于IP的信令传送的适配。信令网关接收到来自No. 7信令网的消息后，信令网关对消息中的No. 7信令地址（DPC、OPC等）和信令网关所设置的选路关键字进行比较，确定IP网中的应用服务器（AS)和应用服务器进程（ASP)，从而找到目的地址的用户。

图一信令网关使用M3UA

在这种结构中.信令网关（SG)既叫以作为一个信令转接点（STP>.分配单独的信令点编码，也川与MGC共享同一个信令点编码。
2. 使用M2PA实现互通

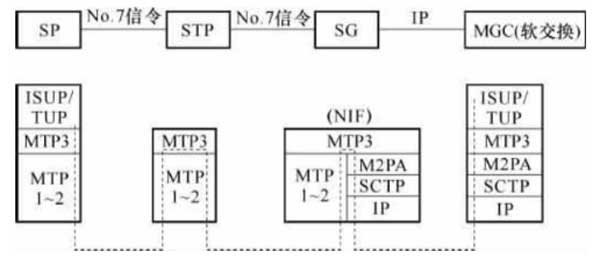

信令网关使用M2PA实现No. 7信令网节点与IP网节点的互通的结构如图二所示，在这种结构下，SG就像No. 7信令网中的信令转接点一样，具有MTP3的功能，只是IP侧的链路不再是传统的No. 7信令链路，而是基于IP的链路。SG接收到消息之后，MTP3根据消息的DPC选择出局链路，如果出局链路是IP网的链路，在M2PA层完成链路和SCTP偶联的对应。在这种结构下，SG要分配一个独立的信令点编码。

图二信令网关使用M2PA实现与IP网节点的互通

3. 使用M2UA实现互通

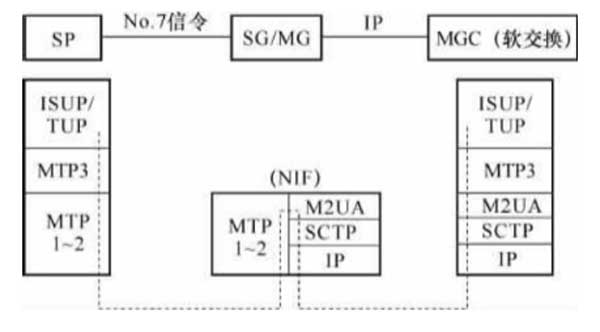

信令网关使用M2UA实现No. 7信令网节点与IP网节点互通的结构如图三所示，它一般用于信令网关和媒体网关综合在一个物理设备，而MGC(软交换）采用单独的物理设备的情况下，No. 7信令网的SP和MGC(软交换）采用直联链路相连，这样No. 7信令网的消息经信令网关透明地传送到信令网关与MGC(软交换）之间的IP链路上。从逻辑上No. 7信令网的信令点SP与MGC(软交换）之间是一条 No. 7信令链路，只是这条链路由两部分组成，在SP与SG之间是传统的No. 7信令链路，而在SG与IP网节点之间是SIGTRAN结构，由SG完成链路这两部分信息的对应。这种结构下信令网关没有信令点编码，而MGC(软交换）要分配一个信令点编码。

图三信令网关使用M2UA实现与IP网节点的互通
