净荷数据DATA数据块的格式

净荷数据DATA数据块用来传送SCTP高层用户的信息，是使用得最广泛的数据块。净荷数据DATA数据块的格式如图所示。

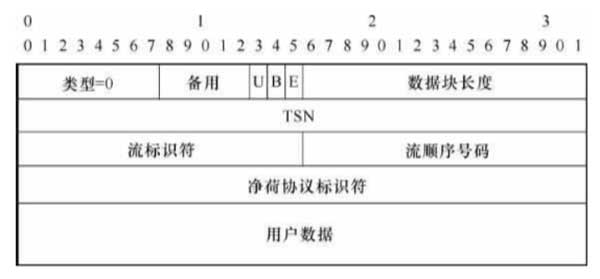

图净荷数据DATA数据块的格式

其中：
• U比特：称为非顺序比特。如果该比特设置为1，指示这是一个非顺序的DATA 数据块，不需要给该数据块分配流顺序号码，所有接收方必须忽略流顺序号码。在重新组装完成后，如果需要，非顺序的数据块不需要尝试任何重新排序的过程就可以111接收方直接递交到高层。如果一个非顺序的用户消息被分段，则消息的每个分段中的U比特必须被设置为1。
• B比特：称为分段开始比特。如果该比特被设置，则指示这是用户消息的第一个分段。
• E比特：称为分段结束比特。如果该比特被设置，则指示这是用户消息的最后一个分段。
• TSN:32比特无符号整数，该值表示该数据块的传送顺序号TSN。
•流标识符：16比特无符号整数，该字段用来识别用户数据属于的流。
•流顺序号码：16比特无符号整数，该值用来表示所在流中的用户数据的顺序号码。该字段的有效值为0到65 535。当一个用户消息被SCTP分段后，则必须在消息的每个分段中都带相同的流顺序号码。
•净荷协议标识符：32比特无符号整数，该值表示一个应用或上层协议特定的协议标识符。这个值由高层协议传递到SCTP并发送到对等层，这个标识符不由 SCTP使用，但却可以由特定的网络实体或对等的应用来识别在DATA数据块中携带的信息类型。其屮，M2UA协议净荷使用编码2，M3UA协议净荷使用编码3，SUA协议净荷使用编码4，M2PA协议净荷使用的编码待定。
•用户数据：可变长度，它用来携带用户数据净荷，该字段必须被填充为4字节的整数倍，发送方填充的字节数应不超过3个字节，接收方忽略所有的填充字节。
