SCTP的程序中偶联的正常建立过程

SCTP的程序主要包括偶联的建立、数据的传递、拥塞控制、故障管理和偶联关闭等部分。下面主要说明偶联的建立程序和数据传递程序。
SCTP偶联实际上是在两个SCTP端点之间的一个对应关系，偶联的建立是由SCTP 用户发起请求来启动的。设SCTP端点A的用户要求与SCTP端点B的用户之间建立一个SCTP偶联。建立SCTP偶联的程序如图所示。

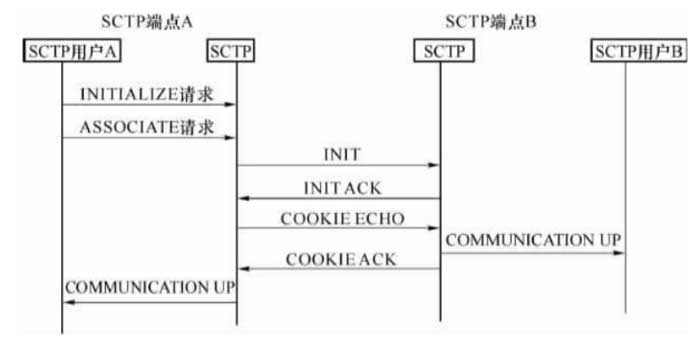

图建立SCTP偶联的程序

① SCTP用户发送INITIALIZE请求原语
SCTP用户向SCTP发送INITIALIZE原语，参数中包含与该偶联相关的本端端口号和本地合格的地址列表，SCTP收到该请求原语后，启动其内部的数据结构，为建立操作环境分配所需的资源，并向高层协议返回一个本地SCTP实例名。
② SCTP用户发送ASSOCIATE原语
SCTP用户收到返回的地SCTP实例名后，向SCTP发送ASSOCIATE请求原语，要求建立到SCTP端点B的SCTP偶联，参数中包含本地SCTP实例名、目的地传送地址和出局的流数量。
③ 端点A的SCTP向端点B的SCTP发送INIT数据块
端点A的SCTP收到用户的ASSOCIATE请求原语后，根据相关参数的内容向端点 B的SCTP发送INIT数据块，INIT数据块的格式参如图8-3-5所示，在启动数据块中. 包含有A端点为该偶联分配的启动标签Tagj、为偶联预留的接收的窗口容量、建议的输出流的数量、输入流的数量和在该偶连上发送数据的初始的TSN号码等必备参数和 IP地址参数、防止COOKIE过期参数、主机名地址参数和支持的地址类型参数等可选参数。A在发送了 INIT后，启动Tl-init定时器并进入COOKIE WAIT状态。
④ 端点B的SCTP发送INIT ACK数据块
端点B的SCTP在收到INIT数据块后，应立即用INIT ACK数据块响应。INIT ACK数据块的格式见图8-3-6。INIT ACK数据块屮的目的地IP地址必须设置成接收到的INIT数据块的起源IP地址。在这个响应数据块中除了填写其他参数外，端点B必须将消息中SCTP公共分组头字段的验证标签字段的值设置为Tag_A(见图8-3-3)，将端点B自己的启动标签字段置成Tag_3,并且B创建个状态COOKIE，在状态COOKIE 屮应当包含消息鉴权码、状态COOKIE创建的时间标记、状态COOKIE的寿命以及建立该偶联所需的信息，并且在INIT ACK数据块中的状态COOKIE参数中发送给端点A。在发送了包含状态COOKIE参数的INIT ACK后，端点B应当删除与该偶联有关的任何本地资源，这样可以避免资源被恶意占用。
⑤ 端点A的SCTP发送COOKIE ECHO数据块
当端点A收到带有状态COOKIE参数的INIT ACK数据块后.需要停止Tl-init定时器并离开COOKIE-WAIT状态，然后端点A把从INIT ACK数据块中收到的状态 COOKIE取出来并在COOKIE ECHO数据块中发送给端点B，并启动Tl-cookie定时器后进入COOKIE-ECHOED状态。
如果定时器超时了，则端点A应当重新传送COOKIE ECHO数据块并重新启动 T1-COOKIE定时器。这个过程将一直重复，直至IJ端点接收至IJ个COOKIE ACK数据块或者是到达了 Max. Init. Retransmits的门限，此时应标记对端点B为不|可达，并使该偶联进入关闭CLOSED状态。
⑥ 端点B发送COOKIE ACK数据块并通知用户偶联成功建立
当端点B收到了端点A发来COOKIE ECHO数据块后.根据收到的COOKIE ECHO数据块，端点B创建该偶联的控制块TCB后转移至ESTABLISH状态，然后向端点A发送COOKIE ACK数据块，并向SCTP用户发送COMMUNICATION UP通知，通知端点B的SCTP用户：偶联已成功建立可以在该偶联上传送数据。
⑦ 端点A通知用户偶联建立成功
当端点A收到COOKIE ACK数据块后，根据收到的COOKIE ACK，端点A会从 COOKIE-ECHOED状态转移至ESTABLISHED状态并停j|. Tl-cookie定时器。A也用 COMMUNICATION UP通知SCTP用户偶联建立成功。
山以上过程可看出，SCTP偶联的建立采用的是四次握手过程。
