M3UA协议单元的格式和功能之数据（Data)消息的格式

在传送消息类别中目前只定义了数据消息一个消息类型，数据消息是最重要的 M3UA消息，No. 7信令系统的高层用户数据的内容就是在数据消息中传送的。数据消息由公共消息头和多个由参数组成。数据消息的参数格式如图所示。

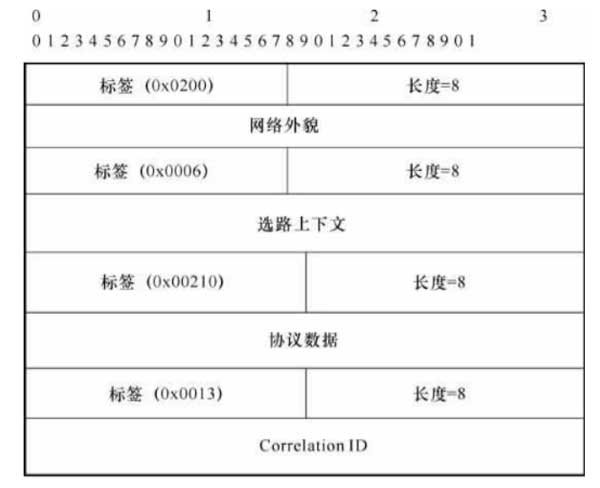

图一数据消息参数格式

数据消息包含No. 7信令MTP3用户协议数据，它是一个MTP-TRANSFER原语，包含了完整的MTP3路由标记。DATA消息包含如下参数：
•网络外貌参数是一个任选参数，目前暂不使用；
•选路上下文参数也是一个任选参数，用来说明与DATA消息相关的选路，在SGP 和ASP之间只使用一个选路关键字的情况下，不要求发送选路上下文。在多个选路关键字和选路上下文用于公共的偶联时，必须发送选路上下文用于识别业务流。协助内部分配数据消息。
•协议数据参数是一个必选参数，协议数据参数包含起源No. 7信令MTP3消息，协议数据参数的格式如图8-4-11所示。协议数据参数包含业务指示语、网络指示语、目的地点码、起源点码、信令链路选择码（SLS)和协议数据字段，协议数据字段包括MTP3用户协议单元（例如ISUP、SCCP或TUP参数）。

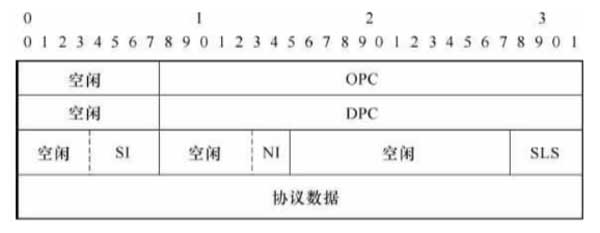

图二协议数据参数的格式

• Correlation ID是任选参数，在AS内唯一地识别协议数据中携带的MSU。
