M3UA的程序之建立SGP和ASP之间业务的M3UA消息流程

M3UA层需要响应从本地其他层收到的不同原语和从M3UA对等层收到的消息，下面简要说明M3UA响应这些事件的程序。
1. SCTP偶联的建立
当从本地层管理接收到原语M-SCTPjSTABLISH request，M3UA将启动SCTP 偶联的建立。M3UA层通过向本地SCTP层发送SCTP-Associate原语而与远端M3UA 对等层建立SCTP偶联，当成功地建立SCTP偶联时，SCTP将向本地M3UA层发送 SCTPCOMMUNICATION_UP指示。在启动请求的SGP或IPSP，:M'i完成偶联的建立时，M3UA将向本地层管理发送!^- SCTPjSTABLISH confirm原语。在对等的M3UA层，在成功地完成入局SCTP偶联建立时，向本地管理发送M-SCTPjSTABLISH indication原语。
2. 建立SGP和ASP之间业务的M3UA消息流程

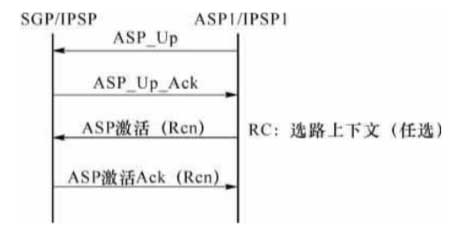

单个ASP在一个AS/(l + 0备份）时，在SGP和ASP之间建立业务的M3UA消息的流程如图一所示。

图一单个ASP在一个AS时建立业务的流程

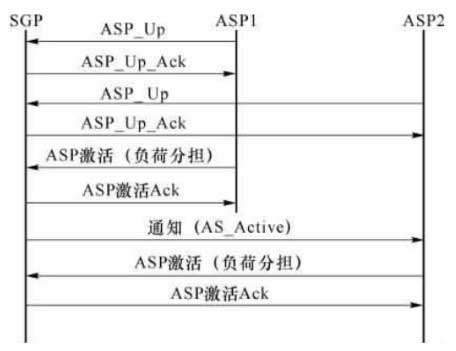

SGP和同一个AS中的两个ASP之间建立业务的M3UA消息流程如图二所示。在该例中，假设两个ASP都是激活的并且采用负荷分担的方式。

图二 SGP和同一个AS中的两个ASP之间建立业务的流程

在ASP已经成功建立到SGP的SCTP偶联后，ASP向SGP发送ASP_Up消息，指示对等的ASP M3UA层可用。ASP总是作为ASP_LIP消息的发起者，这个动作可山来自层管理的M-ASP_UPrequest原语启动。当SGP收到ASP_LJp消息且内部的远端 ASP处于ASP-DOWN状态时，SGP就标记远端的ASP为ASP-INACTIVE状态并用 MjSP_UP indication原语通知层管理。SGP向ASP发送ASP_LJpjck消息响应接收的ASP_yP消息。
当ASP发送ASP_Up消息时，它启动定时器T(ack)，如果T(ack)定时时间到，ASP 还没有接收到对ASP_LJp的响应，ASP就重新开始启动定时器T(ack)，并重新发送ASP Up，一直到接收到ASP_yP jck消息，T(ack)是可设置参数，它的默认值为2秒。
当ASP收到SGP发来的ASP_Up jck消息后，ASP就可以向SGP发送ASP激活 (ASPAC)消息，用来指示ASP已经准备好处理业务。这个动作可由来自层管理的 M-ASP_^ctive request原语发起或自动地由M3UA管理功能发起。当ASP希望通过一个公共的SCTP偶联处理多个应用服务器业务量时，则ASP激活消息中包含多个选路上下文，用来指示ASP激活消息适用的应用服务器。在ASP的起始ASP激活消息中并不需要包括同时要激活的所有选路上下文，可使用多个独立的ASP激活消息。在ASP激活消息不包含选路上下文参数的情况下，接收者必须通过配置数据知道ASP是哪个AS 的成员。对于能够成功激活ASP的应用服务器，当SGP接收到ASP激活消息后，将标记远端的ASP为ASP-ACTIVE状态，并用ASP激活Ack消息响应。其中包括相关的选路上下文和有关ASP激活消息中反映的任何业务模式类型值。
当ASP发送ASP激活消息时，它启动定时器T(ack)，在定时器T(ack)溢出时，如果 ASP还没有接收到对ASP激活的响应消息，ASP就重新启动T(ack)，并重新发送ASP激活消息，一直到接收到ASP激活Ack消息。T(ack)是可设置参数，它的默认值为2秒。
在SGP的M3UA有3种应用服务器业务量处理模式override、负荷分担和广播。
当AS处于override模式下，SGP收到的ASP激活消息将导致AS的所有业务改向到发送ASP激活消息的ASP。AS中任何先前激活的ASP现在则被认为处于ASP-IN- ACTIVE，并且不会从SGP收到AS中的任何业务。SGP必须向先前AS中激活的ASP 发送NTFY(替换的ASP-Active)消息，并应停止来/去ASP的所有业务。
当AS处于负荷分担模式下，SGP收到的ASP激活消息将导致所有的业务将平均分布到发送ASP激活消息的多个ASP上.可以通过分析业务消息的链路选择码SLS来实现消息的负荷分担。在SGP接收到负荷分担AS中第一个ASP的ASP激活消息时，并不把业务量改向到新激活的ASP，应该等到SGP确认已经有足够的资源处理所希望的负载时才动作（如等到AS中打足够的ASP处于ASP-ACTIVE状态）。为了适应任何潜在的故障克服或重新平衡所提供的负载，采用负荷分担模式的AS中的所有ASP都必须能够处理AS内的任何数据消息。
当AS处于广播模式下，在SGP收到ASP的激活消息将导致所有的业务都发送到所有发送ASP激活消息的ASP上。
