在SGP和ASP之间传送用户数据的M3UA流程

在SG和AS处于ACTIVE状态时，在SGP和ASP之间就可以传送高层用户的数据了。
(1) ASP到SGP的用户数据传送

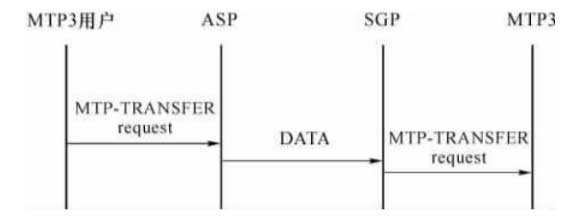

从ASP到SGP的用户数据传送的流程如图8-4-14所示。

图一从ASP到SGP的用户数据传送的流程

当ASP的MTP3用户有数据需要传送到No. 7信令网时，它将使用MTP-TRANSFER request 原语要求 ASP 发送数据，当从 M3UA 用户收到 MTP-TRANSFER request 原语后.ASP的M3UA将采取如下动作：
•确定正确的SGP;
•确定到所选SGP的正确偶联；
•确定偶联中正确的流，例如根据SLS;
•确定是否完成了数据消息中各任选字段的填充；
•把MTP-TRANSFER request原语映射到M3UA数据消息的协议数据字段中； •在SCTP偶联上把DATA消息发送到SGP的远端M3UA层。
当SGP的M3UA从其对等层收到要选路到目的地信令网数据消息后，它将采取如下动作：
•评估Data消息中存在的任选字段以确定网络外貌；
•把Data消息中的协议数据映射到MTP TRANSFER request原语中；
•把MTP TRANSFER request原语传递到相关网络外貌的MTP3。
(2) SGP到ASP的用户数据传送

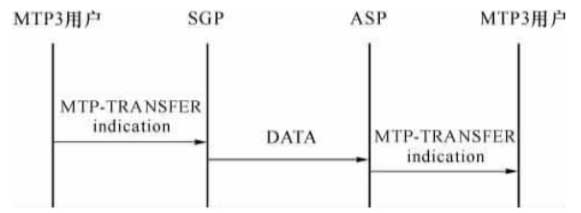

SGP到ASP的用户数据传送的流程如图二所示。

图二 SGP到ASP的用户数据传送的流程

如果SGP的MTP3有数据需要传递到用户部分，它将给SGP发送MTP TRANSFER indication 原语。在收到 MTP-TRANSFER indication 原语后 . SGP 的 M3UA 将采取如下动作：
•确定正确的ASP;
•确定到选择好的ASP的正确偶联；
•确定偶联中正确的流，例如根据SLS;
•确定Data消息中的任选字段是否设置完全；
•把MTP TRANSFER indication原语的参数映射到M3UA Data消息的协议数据字段中；
•在SCTP偶联上向ASP的远端对等M3UA层发送Data消息。
当收到从SGP的远端M3UA对等层发来的Data消息后，ASP的M3UA将采取如下动作：
•评估Data消息中存在的任选字段；
•将Data消息中的净荷映射为MTP-TRANSFER indication原语；
•将MTP TRANSFER indication原语发送到用户部分，在收到多个用户部分消息时，将使用Data消息中的任选字段确定正确的用户部分。
