RSVP的实现机制

RSVP在主机和路由器上的实现机制如图9-3-3所示。其功能由接纳控制和策略控制、分组分类器及分组调度器3部分组成。在实现层次上，RSVP需要所有路由器在控制路径上处理每个流的信令消息并维护每个流的路径状态和资源预留状态，在数据路径上执行流的分类、调度和缓冲区管理。

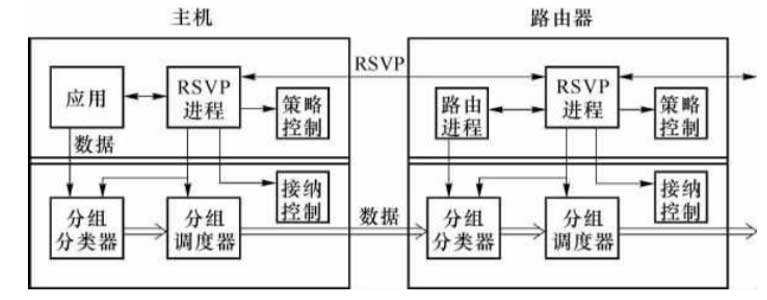

图 RSVP在主机和路由器上的实现机制

资源预留协议负责逐点地建立或者拆除每个流的资源预留软状态，即建立或拆除数据传输路径。当网络中的每个路由器收到RSVP预留请求时，首先向接纳控制模块发出请求，以便确定本节点是否有足够的资源支持所请求的带宽，同时向策略控制模块发出请求，以便决定该用户是否允许进行资源预留，以防止无权或过度占用资源。只有当两个控制模块均通过后，才能为指定的数据流保留资源。分组分类器根据请求对传输的数据报进行分类，常用的分类器是多域分类器，当路由器接收到数据报时，它根据数据报头部的多个域（如5元组：源IP地址、目的IP地址、源端口号、目的端口号、传输协议），将数据报放入相应的队列中；分组调度器设置在输出端口，根据分组类别调度各分组按照一定的优先级别传送，以便保证各类分组获得其分配的带宽。
