H.323系统的资源预留机制及信令过程

1. 一般机制
为了保证实时多媒体通信的质量，H. 323版本3给出了利用RSVP实现运输层资源预留的信令过程，它主要包括下述3个方面。
(1) 增强的RAS过程
当端点向网守发出接纳请求时，应在ARQ消息中指明其是否具有资源预留能力。网守根据端点信息和它所掌握的网络状态信息在下述3种选择中择一作出决定：
•允许端点自行进行H. 323会话的资源预留；
•由网守代表端点进行资源预留；
•不需要进行资源预留，采用尽力传送服务。
决策结果经ACF消息传给端点，端点据此建立呼叫。
(2) 增强的能力交换过程
为了执行RSVP过程，收发端点必须都具有RSVP支持功能。为此，在建立媒体信道之前，端点之间必须通过能力交换过程确认双方都具有此能力。H. 245版本5在终端能力集消息和打开逻辑信道消息中均定义了 QoS Capability数据单元。该数据单元的主要内容如下。
• QoS Mode:指示终端是支持确保QoS服务还是负荷受控服务。
•其他RSVP参数：即端点的传送资源能力，如漏桶大小、允许峰值速率、最大分组长度等。
(3) 增强的逻辑信道控制过程
其基本要点是在逻辑信道打开过程中应包含Path和Resv消息过程，在逻辑信道关闭过程中应包含PathTear和ResvTear消息过程。
2. 逻辑信道打开和资源预留建立过程

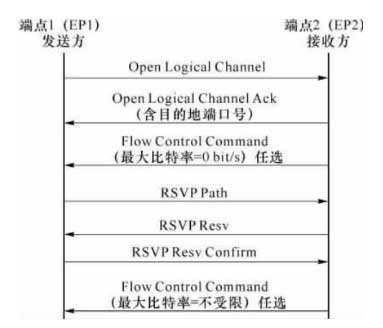

点到点情况下的RSVP逻辑信道建立的信令过程如下图所示。
其建立步骤为：
(1) 发送端点（EP1)向接收端点（EP2)发送打开逻辑信道消息（Open Logical Channel). 在消息的 QoS Capability 数据单元中标明该信道的 RSVP 参数以及 EP1 支持的综合业务类别。
(2) EP2向EP1发送证实消息OLCAck，消息中包含EP2为该逻辑信道选定的端口号。EP2 nj以指示在RSVP预留过程完成后才开始接收媒体数据流。此时，EP2向EP1 发送“流量控制命令”消息，消息中的最大比特率置为0.EP1收到此命令后不会发送媒体数据流。

图点到点情况下的RSVP逻辑信道建立的信令过程

(3) EP1向EP2发送RSVP的路径消息Path,消息中包含数据流标识（即EP2地址和接收该数据流的端口号）以及数据流业务特征，该消息沿着所选路由逐跳传送，通知沿途各路由器准备预留资源。EP2收到路径消息Path后，根据业务特征和所需的QoS计算出所需的资源，回送预留请求消息Resv，消息中包含的主要参数就是请求预留的带宽。Resv沿原路返回，沿途各路由器在收到Resv后执行资源预留操作，为数据流保留必要的资源。
(4) EP1收到预留请求消息Resv后，向EP2发送资源预留确认消息Resv Confirm。 EP2收到资源预留确认消息后.获知预留成功，向EP1发送“流量控制命令”消息，消息中的最大比特率置为无限制。EP1收到此指示后即可开始发送媒体数据流。
