MPLS中的常用的术语

(1) 转发等价类FEC
FEC是一组具有相同特性的数据报，在转发过程中被以相同的方式处理，如目的地址前缀相同的数据报或具有相同目的地址前缀且具有相同服务质量要求的数据报。FEC 归类的方法可以各不相同，粒度也II】有差别。
(2) 标签
标签是一个包含在每个数据报中的短的具有固定长度的标识，标签交换路由器利用标签通过网络转发数据报。一个标签只在一对正在通信的LSR之间起作用，并用来表示属于一个从上行LSR流向下行LSR的特定FEC的数据流。MPLS可以支持添加到现有的帧或分组结构（如以太网、PPP)的标签，也可以利用包含在数据链路层（如帧中继和ATM)中的标签结构。

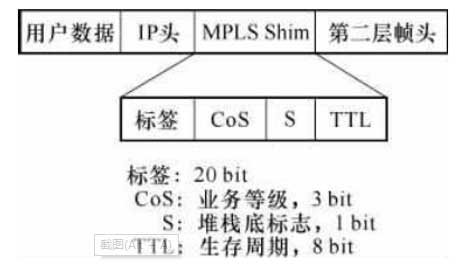

标签的格式取决于分组封装所在的介质。例如，ATM封装的分组（信元）采用VPI 和/或VCI数值作为标签，而帧中继PDU采用DLCI作为标签。对于那些没有内在标签结构的介质封装，则采用-•个特殊的数值填充。图为薄片型标签的格式，它包含一个20 bit的标签值、一个3 bit的业务等级CoS值、一个1 bit的堆栈标识符和-个8 bit的 TTL值。当堆栈标识符=1表示该标签为栈中的最后一个标签。

图薄片型标签的格式

(3) 标签边缘路由器（LER)
LER是MPLS网络同其他网络相连的边缘设备，标签边缘路由器将具有相同特性的数据分组划分为一定的转发等价类，并建立标签和相应的转发等价类的关系，建立转发信息库（FIB)，收到数据分组后，根据数据分组的特性检査转发信息库，得到相应的标签，并给数据分组加上标签后发给标签交换路由器，在MPLS网络的出I]去掉标签。
(4) 标签交换路由器（LSR)
LSR是MPLS网络的核心设备，提供标签交换、标签分发功能，具有第三层转发分组和第二层交换分组的能力。标签交换路由器内建标签转发信息库（TFIB).TFIB存储每个路由的输入标签和输出标签，包括输出端口及其链路，根据数据分组的标签检査标签转发信息库，控制完成标签交换。
(5) 标签交换路径（LSP)
MPLS实际上是一个面向连接的系统，标签交换路径是MPLS网络中从个入节点与一个出V/点之间的一条路径。标签的分配实际上就是一个建立连接的过程，也即建立了一条LSP。LSP可以是动态的，也⑴以是静态的，动态LSP是通过信令生成，静态LSP 是事先建立的。
(6) 标签分配协议（LDP)
LDP提供一套标准的信令机制用于有效地实现标签的分配与转发功能。LDP基于原有的网络层路由协议〇SPF、IS-IS、RIP、EIGRP或BGP等构建标签信息库，并根据网络拓扑结构，在MPLS域边缘节点（即入节点与出节点）之间建立LSP。
