数字交互网络

时间:2020-10-15 14:47 作者:-1 分享到:
            数字交换网络一般由时间(T)接线器和空间(S)接线器组成。T 接线器的功能,是把经过它的任一输入时隙交换到任一指定的输出 时隙。S接线器的功能是完成不同数字复用线之间的交换,而时隙不 变。数字交换网络如只由一级T接线器组成,则为无阻塞网络。由于 S接线器不能进行时隙交换,所以不能单由S接线器组成数字交换 网络。数字交换网络的基本结构有两种:;TST型和STS型。更多级数的数字交换网络也是由这两种派生出来的。

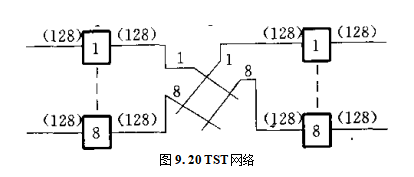

            下面以TST网络为例说明用模拟方法求数字交换网络呼损的 过程。我们采用模拟马尔柯夫过程的方法来模拟呼叫的发生和释放。 如图9. 20,假设每个话路送入的话务量为0. 8EH,数字交换网络均 采用指定选线方式工作,为了模拟网络中的选线情况,在存储器中必 须要有网络结构的映象,也就是各级机键的忙闲表,我们用两种方法 表示各时隙的忙闲,由于表示时隙忙闲的方法不同,模拟过程也不完 全相同。 "
第一种方法,用存储器中的一位表示一个时隙。该位为“1气时
TST网络
空闲,该位为“0”,时隙忙。现按图9. 21的模拟程序框图说明模拟过 程。
            框1中的矩阵"G)表示输入T级右侧的内部时隙3为0-*31。 输入T级共8台,每台128时隙,设内存字长为32位,所以>1(,)包 括有32X 32 = 1024位。即每4个字表示一台的128个时隙。B(j)表 示输出T级左侧的内部时隙,j亦为0-31 o开始时MG)和3。)所 含字的各位均为“1”,表示各时隙空闲。C3)用以记录输出T级左侧 的各时隙是哪一台输入T级占用的以为0-1023,开始时,C")为 0。C为总呼叫次数统计单元,U为损失呼叫次数统计单元,W为选 线时的行计数单元。
框2中的G为进入统计平衡的呼叫次数,G为预定模拟次数。
框3是取(OM+w)范围内均匀分布的随机数Z,3 = 0.8X1024 = 819. 2,戎=1024,所以 Z 的范围为 0*1843. 2。 "
框4是判断发生呼叫事件还是释放事件。
框5是在框4判断为呼叫事件后,按独立随机事件模拟呼叫发 生在输入T级的哪一台,例如"台为1—8。每一台有128个内部 时隙,包含4个字。
框6是按独立随机事件模拟输出在输出T级的哪一台,例如Z2 台必亦为If 8。
框7是求台和Z2台分别包含4个字的号码,先求出的是4个 字中最大的号码。
