程控数字交换机的组成

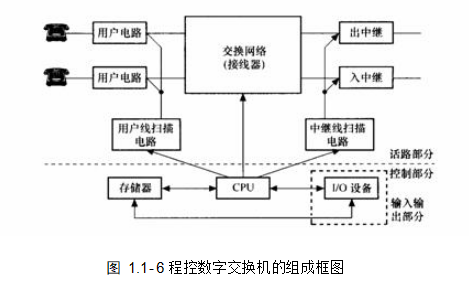

一台程控数字交换机主要由三部分组成：交换网络、处理机控制系统和接口电路，如图图 1.1-6所示。
程控数字交换机的组成框图

交换网络

交换网络可看成是一个有M条入线和N条出线的网络。其基本功能是根据需要使某一入线与某一出线连通，提供用户通信接口之间的连接。此连接可以是物理的，也可以是逻辑的。物理连接至通信过程中，不论用户有无信息传送，交换网络始终按预先分配方法，保持专用的接续通路；而逻辑连接即虚连接（Virtual Connection），只有在用户有信息传送时，才按需分配提供接续通路。

接口电路

接口电路分为用户接口电路和中继接口电路，其作用是把来自用户线或中继线的消息转换成交换设备可以处理的信号。

控制系统

控制系统是程控数字交换机工作的指挥中心，它由处理机、存储器、I/O接口等部件组成。控制系统的功能通常分为三级。第一级为外围设备控制级，主要对靠近交换网络侧的端口电路及交换机的其他外围设备进行控制，跟踪监视终端用户、中继线的呼叫占用情况，向外围设备送出控制信息。第二级为呼叫处理控制级，主要对由第一级控制级送来的输入信息进行分析和处理，并控制交换机完成链路的建立或复原。第二级的控制部分有较强的智能性，所以这一级称为存储程序控制。第三极为维护测试控制级，用于系统的操作维护和测试，定期自动地对交换系统的各个部分进行状态检测或实验，诊断各种可能出现的故障，并及时报告（输出）异常情况信息。

控制系统三级功能的划分可以是“虚拟”的内在分工，仅说明逻辑控制关系；也可以是“实际”的物理分工，即分别设置专用或通用的处理机来完成不同的功能。
