PCM信号的时分复用

为了提高信道的利用率，常对基带PCM信号进行时分复用的多路调制，如图 1.213所示。

比较图 1.213（b）~图 1.213（e）我们发现，在125抽样周期内，PAM信道每传送一个抽样值，对应基带PCM传送8bit，而TDM PCM则可以传输。因此，TDM PCM信号的码元速率为：
PCM信号的时分复用

（a）原始模拟语音信号；（b）抽样后形成的PAM信号；（c）基带PCM编码信号；（d）多路基带PCM信号调制后形成的TDM PCM信号；（e）第2路基带PCM信号

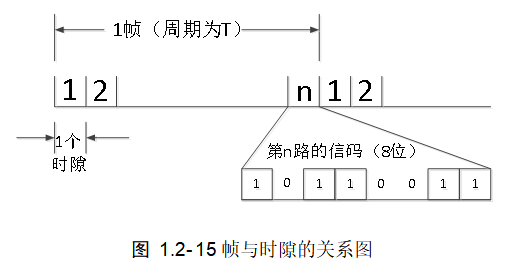

时分多路复用是利用一个高速开关电路（抽样器）来实现的。高速开关电路使各路信号在时间上按一定顺序轮流接通，以保证任一瞬间最多只有一路信号接在公共信道上。具体地说，就是利用时钟脉冲把信道按时间分成均匀的间隔，每一路信号的传输被分配在不同的时间间隔内进行，以达到互相分开的目的，如图 1.214所示。
