30/32路一次群帧结构

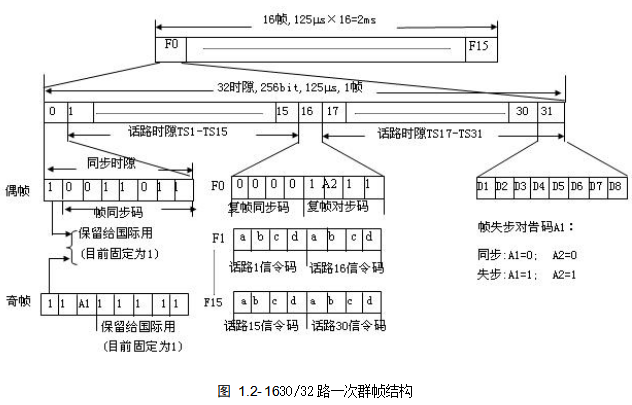

            在图2-15所示的30/32路一次群帧结构中，1帧由32个时隙组成，编号为。第1~15话路的消息码组依次在中传送，而第16~30话路的消息依次在传送。16个帧构成1复帧，由组成。用来做“帧同步”工作，而则用来做“复帧同步”工作或传送个话路的标志信号码（信令码）。“帧同步”和“复帧同步”的工作意义是控制收、发两端数字设备同步地工作。对于偶数帧，被固定地设置为10011011，第1位码没有利用，暂定为“1”，后7位码“0011011”为帧同步字。帧同步字在偶数帧到来时，由发送端数字设备向接收端数字设备传送。

            对于奇数帧，的第3位码为帧失步告警码。在消息传送过程中，当接收端的帧同步检测电路在预定时刻检测到输入序列中与同步字（0011001）相匹配的信号段时，便认为捕捉到了帧同步字，说明接收信号正常，此时由奇数帧向发送端数字设备传送的第3位码为“0”；如果接收端帧同步检测电路不能在预定时刻收到同步字（0011011），就认为系统失步，由奇数帧向发送端数字设备传送第3位码为“1”。通知对端局，本端接收信号已失步，需处理故障。为可靠起见，实际工作中，接收端的帧同步检测电路需连续多次在所期望的时刻（即每）收到同步字，才可确认系统进入了同步状态。这样做的目的是避免把消息中与同步字相同的序列段误认为是同步字奇数帧的第1位码同样没有利用，暂定为“1”。第2位码为监视码，固定为“1”，用于区分奇数帧和偶数帧，以便接收端把偶数帧和奇数帧区分开来（偶数帧的第2位码固定为“0”）。奇数帧的第4~8位码用来传送其他信息，在未利用的情况下，暂定为“1”。在的的8位码中，前4位码为复帧同步码，编码为“0000”。第6位码为复帧失步告警码，与帧失步告警码一样，复帧同步工作时这一位码为“0”，失步时为“1”的用以传送第1~30话路的标志信号。由于标志信号的频率成分远没有话音的频率成分丰富，用4位码传送一个话路的标志信号就足够了，因此，每个又分为前4bit和后4bit两部分，前4bit用来传送一个话路的标志信号，后4bit用来传送另一话路的标志信号。具体规定是在1复帧中：

中的前4bit用来传送第1话路的标志信号；

中的前4bit用来传送第2话路的标志信号；

中的前4bit用来传送第3话路的标志信号；

中的前4bit用来传送第15话路的标志信号；

中的后4bit用来传送第16话路的标志信号；

中的后4bit用来传送第17话路的标志信号；

中的后4bit用来传送第18话路的标志信号；

中的后4bit用来传送第30话路的标志信号；

            例如，某用户摘机后占用第7条话路，那么，为其传送话音信号的时隙是，而为其传送控制信号的时隙则应是中的的前4bit。通过对30/32路一次群帧结构的认识，我们不难理解，一路基带PCM信号一旦占用了一次群中的某个时隙，它随后所有的8位编码抽样都将位于该时隙。因此，对于64kb/s的基带PCM源而言，一次群系统等价于提供了32条独立的64kb/s信道，故30/32路一次群的位速率为：
