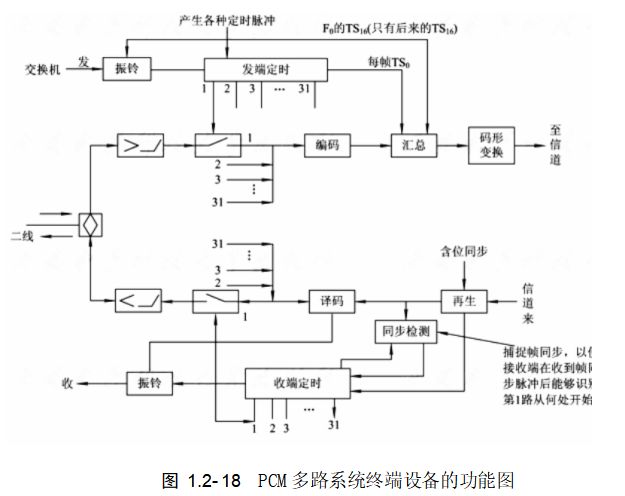

图 1.2-18中的发端定时设备和收端定时设备用来产生各种定时脉冲,如抽样脉冲,编码、译码用的位脉冲,帧同步脉冲等。定时设备是一个晶体振荡器,它在发送端产生稳定的时钟频率(CP),用这个时钟频率来控制上述各种脉冲,使它们符合要求。为达到接收端与发送端同步,在接收端的再生电路中提取同步信息(或称提取时钟),用此同步信息来控制接收端的定时系统。对于帧同步,接收端在识别到同步码(0011011)后才确定第一路从何时开始。
位同步和帧同步是数字信号传输的重要特点,要求十分严格。“位同步”是指收、发双方的传输码率必须完全一致,也就是说,收、发双方每位码的传送时间应完全相同。位同步功能通常在再生中继器中实现,由再生中继器提取位同步信号。“帧同步”是指收、发个路要对齐,为此,发送端在发送一帧信号的时间内还要留一定时隙用作发送特定的帧同步脉冲,以便接收端在收到帧同步脉冲后能够识别到第一路从何处开始。帧同步的捕捉由同步检测电路实现。
