交换网络的结构

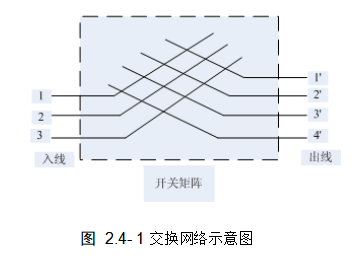

            在图 2.41中，由每条入线和出线构成的交叉接点类似于开关电路，平时是断开的，当选中某条入线和出现时，对应的交叉接点才闭合。实际中的开关矩阵叫接线器，接线器的入线接主叫用户接口电路。

交换网络的线束利用度

            交换网络的线束利用度分为两种不同的情况：全利用度线束和部分利用度线束。

全利用度线束

            任一条入线可以到达任一条出线的情况叫全利用度线束。

部分利用度线束

            任一条入线只能到达部分出线的情况叫部分利用度线束。可见，与部分利用度线束相比，全利用度线束的接通率高，但出线效率低。

交换网络的结构设计

            交换网络的结构分单级接线器结构和多级接线器结构。

单级接线器结构

            单级接线器结构如图4-1所示，一个的接线器存在个交叉接点。如果交换网络的n和m数值很大，则交叉接点数必然变得很大。在数字交换中，这意味着对存储器的存取速率要求很高。

多级接线器结构

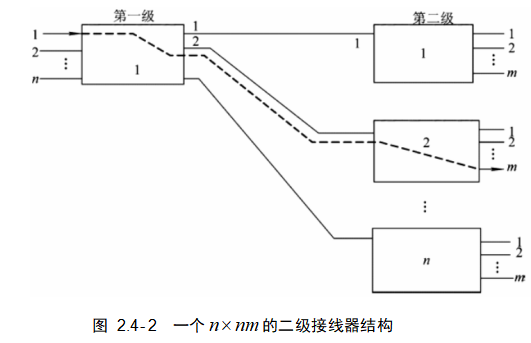

            多级接线器结构可以克服单级接线器结构存在的问题。图 2.42所示为的二级接线器结构，第一级接线器A的入线数和出线数相等，是一个的接线器，如果第一级的接线器A的条出线接至个的第二级接线器B的入线，则第一级的每条入线将有条出线，于是各接线器便构成了一个的交换网络。

            若把第一级接线器A增加到个，并把第二级每个接线器的入线数也增加到条，便可得到如图 2.43(a)所示的的二级交换网络，其简化形式如图 2.4.3 (b)所示。

            在二级接线器结构中，由于第一级的每一个接线器与第二级的每一个接线器之间仅存在一条内部链路，因此任何时刻在一堆接线器之间按只能有一对出、入线接通。例如，当地一级第一个接线器的1号入线与第二级第2个接线器的号出线接通时，第一级第1个接线器的其他入线都无法再与第二级第2个接线器的其余出线接通。
