时分接线器的原理

时间:2020-11-17 16:46 作者:-1 分享到:
            时分接线器又叫T接线器,主要部件是动态随机存储器RAM,包括话音存储器(SM Speech Memory)和控制存储器CM Control Memory)及计数器三部分。话音存储器SM用来存储话音的PCM码字,控制存储器CM用来存储对话音存储器的控制信息。时分交换有两种方式:控制写入,顺序读出;顺序写入,控制读出,如图 2.4-5所示。

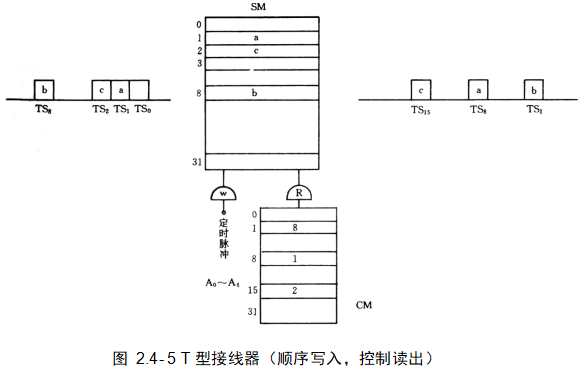

T型接线器(顺序写入,控制读出)
            图中时隙TS1 TS2 TS8里的内容(话音码字a c b)在经过了数字交换网络处理之后,里面的内容发生了交换,在TS1里的内容变成了b,在TS2里的内容变成了a,在TS15里的内容变成了c。这一过程是怎样完成的呢?这里就利用到了CM和SM,左边过来的TS1 TS2…….依次存储在SM的各个存储单元当中,1单元中存储TS1内容a;2单元中存储TS1内容c;8单元中存储TS8内容b。之后,在从SM读出数据的时候不再是从1单元,2单元…..依次读出了,而是在CM的控制下读出。在读出时,TS1读出8单元的内容b,在TS2读出1单元的内容a,在TS15读出2单元的输入控制的方式是通过利用CM事先设定输入顺序,当不同时隙的内容进入SM时不再是依次从1单元,2单元……放入,而是根据CM的控制,放在指定的单元里,读出的时候,依次输出就可以了。
            两种方式的T接线器可以实现相同的结果,一般我们采用的顺序写入,控制读出较多。不难看出如果交换的时隙越多,交换的能力越强。所以我们可以用交换时隙来表示交换的容量。例如:一种交换机有32个HW线(每线有32个时隙),则交换网络的容量为32×32=1024=1K。
