中心模块与各交换模块间可以采用高速光纤连接。可以采用多种速率的内外置式PDH和SDH设备进行组网。组成PDH、SDH或二者混合的各类环形网、链形网、树形网络及混合形的网络。不论是单模块还是多模块成局,每个模块都有一个模块号。前台网络的树形结构最多有3级,3级中最多包含64个模块,即从1号模块到64号模块。

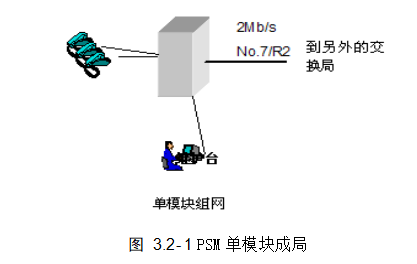

PSM单独成局,单模块成局的模块号固定为2。
多模块成局时有两种情况:
PSM作为中心模块时的组网方式,见图 3.22所示。其中作为中心模块的PSM的模块号为2,其余 模块的模块号可以从3号开始到64号,任意指配。以PSM为中心,可以构成3级网络:PSM-PSM-PSM/RSM,最后一级可以带RLM远端用户模块。
以CM为中心的三级树型组网,基本形式与PSM为中心的情况相同,如图 3.23所示。其中CM由两个模块构成:MSM和SNM。其中MSM的模块号固定为1,SNM的模块号固定为2,其余模块的模块号可以从3号开始到64号,任意指配。
注意
以中心模块作为第一级时,中心模块不能携带用户
以外围交换模块作为第一级时,第一级能携带用户
多模块组网最多只能有三级在树形组网中,相邻两级互连的模块构成父子关系,每个模块只能有一个父模块同一级的两个模块间也可以互连起来。同一级互连的两个模块构成兄弟关系。两个兄弟模块间的呼叫优先通过兄弟连接建立接续,在兄弟连接不可用时,才通过父子连接建立接续。
