时钟同步单元

数字程控交换机的时钟同步是实现通信网同步的关键。ZXJ10的时钟同步系统由基准时钟板CKI、同步振荡时钟板SYCK及时钟驱动板（在8K PSM上，时钟驱动功能是由DSNI板完成）构成，为整个系统提供统一的时钟，又同时能对高一级的外时钟同步跟踪。在物理上时钟同步单元与数字交换网单元共用一个机框，BNET板为其提供支撑及板间连接。

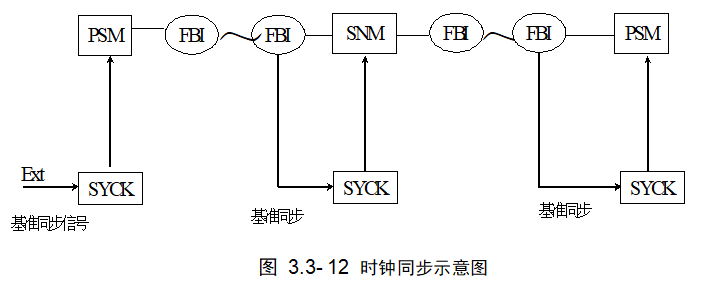

ZXJ10单模块独立成局时，本局时钟由SYCK同步时钟单元根据由DTI或BITS提取的外同步时钟信号或原子频标进行跟踪同步，实现与上级局时钟的同步。多模块成局时，其中一个模块同样从局间连接的DTI或从BITS提取到外同步信号或原子频标，实现与外时钟同步。然后通过模块间连接的DTI或FBI，顺次将基准时钟传递到其他模块，其基本形式如图 3.312所示。这里的外基准同步信号可能是DTI提取的时钟、BITS时钟等。CKI板提供BITS时钟接口，如果不使用BITS时钟，则系统可以不配置CKI板。本系统最高时钟等级为二级A类标准。

SYCK根据基准时钟产生系统时钟，模块内系统时钟分配关系如图 3.3-13所示。
