数字交换单元

时间:2020-11-25 14:15 作者:-1 分享到:
            数字交换单元(也称为T网)位于外围交换模块的BNET层,包括:
一对网板(DSN)
四对驱动板(DSNI)
一对光纤接口板(FBI)
交换网背板BNET
            BNET框内配置主备两块DSN板,DSN板为8K容量的交换网板,提供64对双向的8M HW单端信号。BNET框内配置两块MP级的DSNI板,每块MP级的DSNI将2条8M HW转为16条2M HW的双端LVDS信号(每条2M HW的有效带宽为1M),通过电缆与控制框进行互连,控制框的时钟也是通过相同的电缆由MP级的DSNI提供。2块MP级的DSNI一共可以提供32条2M HW。BNET框内最多可配置4对主备的普通DSNI(与FBI板位兼容),每对DSNI板通过16条双向单端信号与DSN相连,并将单端信号转为双端LVDS信号,用于与中继单元、用户单元和模拟信令单元相连。所需要的DSNI的数量的计算公式为:INT[N/16]X2+2,N为模块内所有中继单元、用户单元、模拟信令单元、ODT和内部传输设备用掉的8M HW的总数。如果本模块为近端模块, 则在20,21槽位必须配一对主备用的FBI板,此时普通的DSNI最多只能配6块。POWB板配置2块,位置固定。

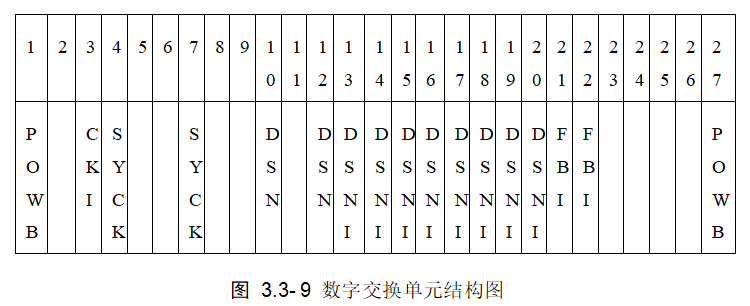

数字交换单元结构图
            其板位结构图如0-9所示。其中13、14槽位的DSNI板是DSNI-C,称为控制级或MP级的DSNI板;其余槽位的DSNI是DSNI-S,称为功能级或SP级的DSNI板,两类DSNI板工作方式和功能都不相同。具体区别为:
DSNI-C工作方式为负荷分担,DSNI-S为主备用。
DSNI-C主要用于传输信令消息,DSNI-S主要传输话音信息。
DSNI-C具有降速功能,DSNI-S没有降速功能,这也是二者本质区别。二者之间可以通过跳线互相转化。
            FBI实现光电转换功能,提供16条8M的光口速率,当两模块之间的信息通路距离较远,而传输速率又较高的时候,ZXJ10机提供FBI光纤传输接口实现模块间连接。
