控制T网接续的通信端口——超信道(用于MP控制T网接续)

时间:2020-11-26 16:40 作者:-1 分享到:
控制T网接续的通信端口
一个用户单元占用2个模块内通信端口。
一个数字中继单元占用1个模块内通信端口。
一个模拟信令单元占用1个模块内通信端口。

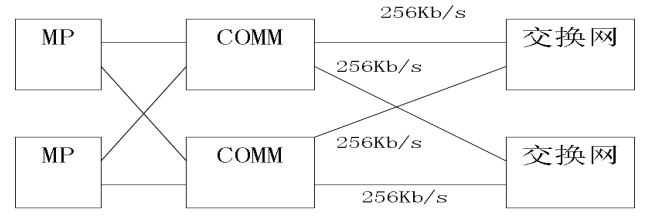

MP控制T网占用2个超信道的通信端口(port1,port2)。模块间通信至少占用1个模块间通信端口(Mport1- Mport8)。
一块MPMP能处理32个通信时隙,并且MPMP是成对工作的,一对MPMP可以处理8个模块间通信端口。
一块MPPP能处理32个通信时隙,并且MPPP也是成对工作的,一对MPPP板能处理32个模块内通信端口。
            但是要特别注意的是: 15、16槽位的MPPP板使用各自的前8个时隙固定用于MP控制T网,构成两个通信端口(一个端口包含4对时隙),即是控制T网接续的通信端口,也称为超信道。因此,15、16槽位的MPPP板剩余的24对时隙只能构成24个模块内通信端口。有些单元、单板的通信与告警监控不需要使用模块内通信端口,主要是通过MON板提供RS485串口、RS232串口来实现。如FBI、ODT、二次电源板等等。烟雾、红外、温湿度主要是通过PEPD板来实现监控。
