IP头部格式



   IP数据报头部格式如图2.21所示。它由20字节的固定长度部分和可变长度的任选部分组成。传送顺序是从上至下逐行发送，每行从左至右逐比特发送。各字段的意义为：

（1）版本（Version）：4比特，给出生成该数据报的IP协议版本号。接收方如发现它与软件设定的版本号不符，则拒绝接收，以免按旧的格式错误地解释数据报内容。

（2）头部长度（IHL）：4比特，给出头部长度，长度单位为32bit字长。其最小长度为5，最大长度为15，即任选部分最大长度为40字节。

（3）服务类型（TypeofService）：8比特，用于主机告诉通信子网，它需要什么样的服务。其结构如图2.22所示。

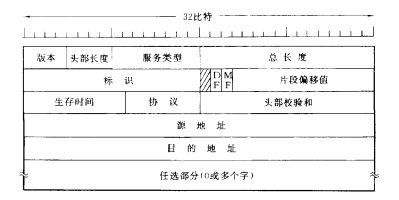

图2.21IP头部格式

图2.22服务类型字段结构

        32比特的优先级（Precedence）子字段指明数据报的重要程度，按升序排序，"0"为正常优先级，“7"为网络控制分组，可供网络拥塞控制使用。标志位D、T、R分别表示主机对时延、吞吐量和可靠性的要求；若相应位置"1"，表示希望低时延、高吞吐量和高可靠性。此信息可供路由器选路时参考。例如，话音通信可置D=1，大块文件传送可置T=1，路由器据此可选低时延的租用线或高吞吐量的卫星链路，还可根据要求确定路由算法中的成本函数。因为任何一种选择只能是各种性能的折衷，所以将D、T、R比特均置为“1"是没有什么意义的。另外它们只是一种参考信息，并非强制要求，路器找不到合适路由仍然要转发此数据报的，因为IP本身只提供尽为而为的无连接服务。

      尽管目前网络中的路由器对此子字段均不予处理，但是在理论上该子字段具有重要的意义。目前正在研究中的IP网络中的区别性业务就要以此为基础划分不同业务类别，予以不同的处理。IPV。除了保留此子字段外，还新定义了3个字节的“流标记”，意图进一步细化对数据流的类型划分。

• 安全选项：指示数据报信息的保密程度。一般不用。
• 严格源端选路选项：规定了从源到目的地的全程路由，列出所有路由器的IP地址。供系统管理员在路由表损坏情况下发送紧急数据报，也可用作定时测量。
• 不严格源端选路选项：仅列出部分路由。要求数据报沿指定的IP地址序列传送，但允许经由其它中间路由器将数据报从一个站点送到表列的下一个站点。
• 路由记录选项：路经的每一个路由器将其IP地址填入此选项，供系统管理员跟踪，对路由算法进行排错。
• 时戳选项：同路由记录选项，路由器除了填入其IP地址外，还要填入路经该点的时间。
