H.323 通信控制一般机理

5.5.3  H.323 通信控制一般机理
       H.323 系统通信控制的一般特点分述如下。
       1.呼叫和连接分离
       H.323端点之间建立通信关系一般要经过三个控制过程:
       (1)呼叫接纳控制:执行RAS协议(H.225.0),控制信道为RAS信道(不可靠信道),网闸同意接纳后在端点和网闸或端点之间建立起呼叫信令信道,进入呼叫建立。
       (2)呼叫控制:执行呼叫信令协议(H.225.0),控制信道为呼叫信令信道(可靠信道),呼叫建立成功后,在端点之间建立起H.245控制信道。
       (3)连接控制:执行H.245控制协议,控制信道为媒体控制信道,简称控制信道(可靠信道),在端点之间建立起具有一定带宽的一个或多个逻辑信道、实时通信的逻辑信道均为不可靠信道。这里,逻辑信道就相当于SCN中的连接。
       为了加快呼叫建立速度,H.323第3版本又定义了快速连接信令和隧道技术,可以将呼叫控制和连接控制合成一体。本节先介绍呼叫和连接分离的一般过程,讨论H.245协议时再介绍结合技术。
       2.5阶段通信控制
        从通信的全过程来看,可由5个阶段组成:
        (1) 阶段1:呼叫建立,包括接纳控制。
        (2) 阶段 2:通信能力交换和模式设定,以协调通信双方的互通性。
        (3) 阶段3:建立声像通信逻辑信道,包括会议通信的建立。
        (4)  阶段4:通信进行过程中的呼叫服务,包括带宽修改,由点到点通信扩展为会议通信等。
        (5) 阶段5:呼叫终结,关闭所有信道。
        其中,阶段1主要涉及H.225.0信令过程,其余阶段主要是H.245控制过程。
        3.两种信令传送方式
         这里指的是呼叫接纳通过后,两端点之间呼叫信令消息和控制消息的传送方式。一种是直接选路方式,另一种是网闸选路方式。
        (1))呼叫信令消息的传送
        图5.19和图5.20分别示出呼叫信令消息的直接选路和网闸选路方式。究竟采用哪一种模式由呼叫接纳过程确定,端点可以提出其意向,但最终由网闸决定。
呼叫信令消息的直接选路方式
图5.19  呼叫信令消息的直接选路方式

 呼叫信令消息的网闸选路方式
图5.20 呼叫信令消息的网闸选路方式
      在直接选路方式中,网闸在ACF中直接回送端点2的呼叫信令信道运输层地址,于是端点1和2的信令消息直接发往对端。在网闸选路方式中,网闸在ACF中回送自身的呼叫信令信道运输层地址,因此端点1和2的信令消息都发往网闸。
      若采用网闸选路方式,网闸可选择在呼叫建立完成后立即关闭呼叫信令信道,或者在整个呼叫期间保持该信道,以便支持补充业务。如果呼叫涉及网关,信令信道不应立即关闭。
      图中所示的“网闸云”可能包含多个网闸,端点1和2可能归属同一网闸,也可能归属不同的网闸,两者的具体信令过程有所不同。

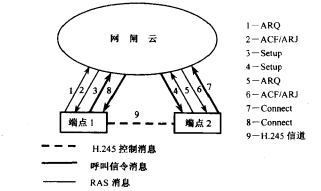

      (2)媒体控制消息的传送
      图5.21和图5.22分别示出媒体控制消息的直接选路方式和网闸选路方式,假设呼叫信令消息均采用网闸选路方式。

控制消息的直接选路方式
图5.21 控制消息的直接选路方式

控制消息的网闸选路方式
图5.22  控制消息的网闸选路方式
       在直接选路方式中,网闸通过Connect消息直接告之端点2的H.245控制信道运输层地址,于是端点1和2直接建立H.245信道连接,在其上传送媒体控制消息。在网闸选路方式中,网闸通过Connect消息告之其自身的H.245控制信道运输层地址,于是端点的控制消息都发往网闸,网闸负责至两个端点的控制信道的中继连接。采用何种传送方式也由网闸决定。
      无论是呼叫信令消息还是媒体控制消息,采用网闸选路方式时,网闸都能起协议版本转换作用。其转换规则是:
      .如果发呼端点的H.225.0或H.245版本号低于网闸版本号,且网闸选择作为版本代理功能,则将消息转换为网闸版本,否则保持原版本不变。
      .如果发呼端点的版本号高于网闸版本,则转接后的消息应改为网闸版本。
      5.5.4呼叫建立信令过程
      本小节给出不同网络环境下采用两种消息传送方式时的信令过程,以便更加深入地了解H.323系统的呼叫控制过程。过程用到的消息都是前面已经介绍过的H.225.0消息,并假设PBN采用的是IP/TCP/UDP协议栈。
      1.两端点均未在网闸登记时的基本呼叫建立
       其信令过程如图5.23所示两个端点直接传递信令消息。端点1(主叫端点)首先根据端点2的IP地址和呼叫信令信道公认TCP端口号建立至端点2的TCP连接,即建立起可靠的呼叫信令信道,然后在此信道上发送Setup消息,其后信令过程和Q.931相同,只是在最后的Connect消息的UUIE中,端点2回送H.245控制信道的TCP端口号,建立起了H.245控制信道。
基本呼叫建立
图 5. 23   基本呼叫建立:尤网闸
      2.两端点在同一网闸上登记时的
公共网闹(直接选路)信令过程
图5.24 公共网闸(直接选路)信令过程
       (1)直接选路信令方式
       其信令过程如图5.24所示。简要说明如下:
       ①端点1(主叫)在RAS信道上向其网闸发送ARQ消息,请求发起至端点2的呼叫。
       ②网闸同意接纳此呼叫,并翻译得出端点2的呼叫信令信道运输层地址(IP地址+TCP端口号),由ACF消息回送端点1。
       ③端点1建立至端点2的呼叫信令信道,在此信道上发送Setup消息。如果ARQ中已带呼叫引用值CRV,则Setup及其后信令消息中的CRV应取此相同值。
       ④端点2回送CallProceeding消息,指示呼叫已抵达,正在处理之中。对于两个H.323终端之间的呼叫,除了UUIE外,消息一般不必带其它信息单元。如果是H.323终端和ISDN终端之间的通信,即端点2是网关,则端点2将把自SCN侧收到的信息单元,如承载能力和进展表示语透明回传给端点1。若端点1是H.323终端,则不予解释;若端点1也是网关,则需将这些信息单元继续向前传给SCN侧的主叫。
       ⑤端点2愿意接受此呼叫,经RAS信道向网闸发送ARQ,请求接受此入呼叫。
       ⑥网闸同意接纳,回送ACF。
       ⑦端点2向端点1回送Alerting消息,等待用户应答。
       ⑧用户应答,端点2向端点1发送Connect消息,消息中带有端点2的H.245控制信道TCP端口号。至此,呼叫建立完成。
       如果网闸不同意端点2接受此呼叫,则回送ARJ,此时端点2将向端点1发送ReleaseComplete消息。
       (2)网闸选路信令方式
 公共网闻(网闸选路)信令过程
图5.25  公共网闸(网闸选路)信令过程
      其信令过程如图5.25所示。其差别在于:
     .网闸向端点1回送的ACF消息中包含的不是端点2的呼叫信令信道运输层地址,而是网闸自身的呼叫信令信道运输层地址。同时,网闸建立至端点2的呼叫信令信道。
     .其后,端点1的呼叫信令消息只能发往网闸,再由网闸将其转发给端点2。由于端点2只和网闸建有信令信道,因此其信令消息
      也只能发往网闸,再由网闸转发给端点J。
     .呼叫建立成功时,端点2仍经Connect消息告之其H.245控制信道运输层地址,但网闸向端点1发送的Connect消息所含信息取决于H.245控制消息的传送方式。如果网闸决定采用直接方式传送媒体控制消息,则消息中包含的是端点2的H.245控制信道地址;如果采用转接方式,则消息中包含的是网闸的H.245控制信道地址,此时,网闸中一般包含MC功能。

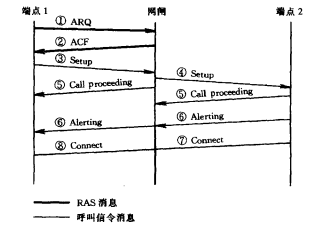

     3.仅主叫端点有网闸
      这种情况指的是仅端点1在网闸上登记,端点2未在网闸上登记。此时,和端点2之间传送呼叫信令消息必须采用呼叫信令信道公认TCP端口号(端点2的IP地址应为端点1所知)
仅有主叫网闸(网闹选路)信令过程
图5.26  仅有主叫网闸(网闸选路)信令过程
        在仅有主叫网闸的情况下,网闸仍可选择直接选路或网闸选路方式。图5.26为网闸选路方式下的信令过程。和图5.25所示过程的差别仅在于:
       .网闸向端点2发送消息采用的是公认端口号,而不是预先登记的地址(可以是动态分配的端口号)。
       .端点2自行决定是否要接纳入呼叫,没有向网闸请求的过程。直接选路方式的信令过程和图5.24类似,不再赘述。
       4.仅被叫端点有网闸
仅有被叫网闸(网闸选路)信令过程
图5.27  仅有被叫网闸(网闸选路)信令过程
       现以网闸选路方式为例说明仅被叫在网闸登记情况下的信令过程,该过程如图5.27所示。
①端点1利用端点2的IP地址和呼叫信令信道公认端口号建立至端点2的信令信道,在其上发送Setup消息。
②端点2回送CallProceeding消息,指示呼叫正在处理之中。
③端点2向其网闸发送ARQ消息,请求接受此来话呼叫。
④网闸同意接纳,但选择网闸转接方式传送信令消息。于是,向端点2发送ARJ消息,消息中回送网闸自身的呼叫信令信道运输层地址,拒绝原因指示为"呼叫选路至网闸"。
⑤端点2经由信令信道向端点1发送Facility消息,消息的U-UIE中的"替换地址"置为网闸的呼叫信令信道运输层地址,“理由“置为"呼叫选路至网闸"。
⑥端点1向端点2发送ReleaseComplete消息,终结在直接信令信道上的呼叫建立过程。
⑦端点1利用收到的Facility-UUIE中的替换地址建立至被叫网闸的信令信道,并在此信道上重新发送Setup消息。网闸将其转发给端点2。
⑧端点2回发CallProceeding消息。
⑨端点2重新请求呼叫接纳,向网闸发送ARQ。
⑩网闸回送ACF。
⑪端点2向用户发出提示信息,向端点1回送Alerting消息。
⑫用户应答,端点2向网闸发Connect,告之其H.245控制信道运输层地址,3
⑬网闸向端点1发Connect消息,根据选定的媒体控制消息传送方式,消息中包含端点2或者网闸自身的H.245控制信道地址。
     直接选路方式的信令过程较简单,读者不难自行得出。
        5.主被叫在不同网闸登记
根据两个网闸选定的呼叫信令选路方式的不同,有4种组合情况的信令过程。

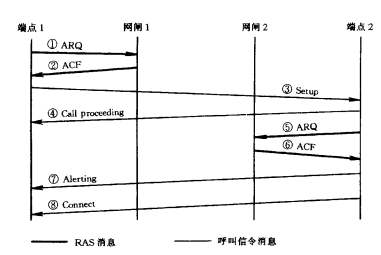

       (1)直接/直接选路信令过程
       这种情况指的是主被叫网闸都选定直接方式传送信令,也就是网闸不参与呼叫信令的传送。其信令过程如图5.28所示,过程意义很容易理解。需要说明的是网闸l在ACF消息中向端点1回送的呼叫信令信道运输层地址,如果网闸1能与网闸2通信,则回送端点2的信令信道地址,否则将不回送地址,此时端点1   就通过公认端口号和端点2建立直接的信令信道。

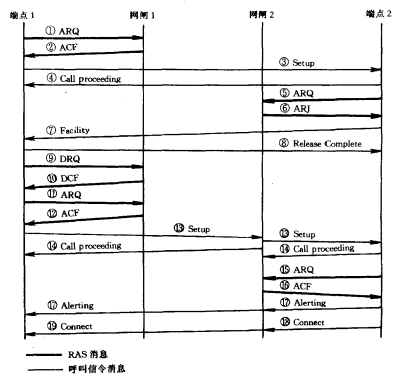

       (2)直接/网闸选路信令过程
这里指的是网闸l选定直接选路方式,网闸2选定由网闸选路方式的呼叫控制模式。其信令过程如图5.29所示。
  双网闸(直接/直接选路)信令过程
图5.28   双网闸(直接/直接选路)信令过程
       信令过程的前半部分(①~⑧)和图5.27基本相同。由于端点l发出ReleaseComplete消息后,终止原来的信令信道,建立新的信令信道,相当于重新开始一个新的呼叫,因此需要和网闸1交换DRQ和DCF消息,表示终结原来的呼叫,然后重新发送ARQ请求消息。其后过程和图5.27的后半部分又基本相同。
       双网闸(网闸/直接选路)信令过程比较简单,不再赘述。

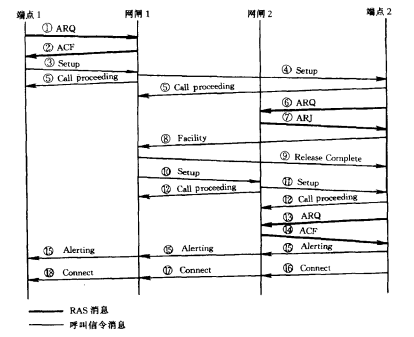

       (3)网闸/网闸选路信令过程
       这里指的是主被叫网闸都选定采用网闸选路信令方式。其信令过程如图5.30所示。这一过程也不难理解。其前半部分(①~⑧))和图5.26相同;其后半部分(⑥~⑱)和图5.27相同,只是这里的主叫相当于是网闸1。最后,端点2回送的Connect消息中包含它自己的H.245控制信道运输层地址;网闸2发出的Connect消息中包含的是端点2或者网闸2自身的控制信道地址;网闸1发出的Connect消息包含的是网闸2发来的或者网闸1自身的控制信道地址,取决于采用何种方式传送媒体控制消息而定。
      6.被叫侧网闸选路情况的可选信令过程

双网闸(直接/网闸选路)信令过程
图5.29 双网闸(直接/网闸选路)信令过程
       由上面所述信令过程可以看到,若被叫侧采用网闸选路方式传送信令,则被叫侧要经Facility消息通知主叫侧(主叫端点或网闸),然后由主叫侧释放初始呼叫建立过程,重新启动新的至被叫网闸的呼叫,这一过程将增加呼叫建立的时延。为了解决这一问题,H.323新版本提出了一个采用RAS端点定位功能直接获得被叫网闸地址的可选信令过程,该过程一次性完成呼叫建立,避免了上述二次建立的问题。其信令过程如图5.31所示,为双网闸(网闸/网闸选路)方式。
       图示过程的特点是,主叫网闸收到ARQ后,发现该用户并未在

双网闸(网闸/网闸选路)信令过程
图5.30 双网闸(网闸/网闸选路)信令过程
其上登记,就向网闸多播1BQ消息。被叫网闸如果选定采用直接选路呼叫模式,就在LCF消息中告之被叫端点的呼叫信令信道运输层地址;如果选定采用网闸选路呼叫模式,就在LCF消息中告之网闸本身的信令信道运输层地址。网闸1就根据此地址转发所有的呼叫建立消息,这样就自动根据被叫网闸的要求完成呼叫建立过程。
       7.重合发码信令过程
       由于PSTN/ISDN都支持重合发码呼叫方式,因此很自然地希望H.323系统也能支持这一方式,以便实现和SCN的互通。H.323新版本就此定义了新的信令过程,对网闸和端点提出了新的要求,并启用任选消息SetupAcknowledge。其过程可由图5.32予以说明。

      8.  网闸控制多终端呼叫

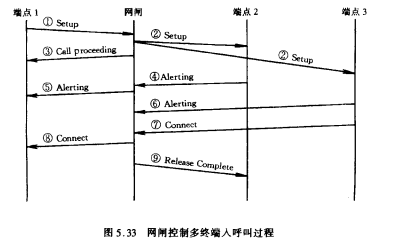

        在ISDN中,号码是和UNI接口对应的。一个ISDN号码对应一个接口,但该接口可以接多个终端,只要和主叫终端类型匹配,任一终端都可应答,Q.931支持这一多终端入呼叫处理能力。在H.323新版本中也定义了类似的由网闸控制的信令过程,图5.33所示。为简明图,图中未示出RAS消息。

在此过程中,网闸起到网络节点的作用,其消息流程为:
①端点1发起Setup消息。
②-③网闸根据登记信息判定该被叫号码对应为两个终端,于是向端点2和3分别转发Setup消息,同时向端点1回送CallPro­ceeding。
④端点2首先回送Alerting消息。
⑤网闸收到第1个Alerting消息后就转发给端点1。
⑥端点3然后也回送Alerting消息,网闸无动作。
⑦端点3首先应答,向网闸送Connect消息。
⑧网闸向端点1转送Connect,端点]和3完成呼叫建立。
⑨网闸向端点2发送ReleaseComplete消息,终止至端点2的呼叫建立过程。
上述过程的特点是在登记时已指定终端有某些特性,然后在呼叫时由网闸控制执行,网闸起到业务控制点的作用。

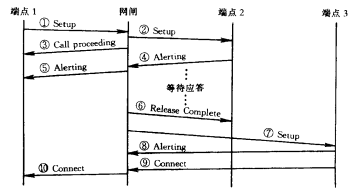

同样的机理也可用于实现网闸控制的呼叫转移(如尤应答/遇忙转移等)。图5.34示出无应答转移的信令过程,其意义不言自明,不再细述。

网闸控制无应答转移
图5.34  网闸控制无应答转移
        如果是简单的无条件呼叫前转,可由终端直接实现,其机理和被叫侧网闸选路方式类似。即,当被叫收到Setup消息后,向主叫或主叫网闸发送Facility消息,通告应转向终端的信令信道运输层地址,并指明原因是呼叫前转。主叫收到此消息后,终止原呼叫建立过程,启动至转移后终端的呼叫建立过程。
