IP电话系统组网示例

今以我国已开通的IP电话试验网为例说明其组网方式。自1999年始，中国电信、中国联通和吉通通信相继开通试验网，其结构基本相同，计费和使用方法也相同，均采用H.323标准和TTU标准语音编码，利用各自的公众计算机互联网作为IP传送网络，开通的都是“电话一电话”型业务。只是各试验网的容量不一，选用的设备不同。

图7.15为中国电信试验网的网络结构。该网覆盖25个城市，每个城市设置1个网关，负责各市的用户接入。在北京集中设置一个管理中心，包括网闸、计费中心、业务管理中心和网管中心。选用的是以色列VocalTec公司的设备。

业务付费采用记帐卡方式。按付费方式的不同有三类卡：A类卡为按月付费卡，B类卡为可充值预付费卡，C类卡为一次性付费卡。中国电信卡号编码为12位，其格式为：

YZ1-Z11

其中，Y为业务类别码，取值1~3分别代表A、B、C卡。Z1-Z11为用户个人帐号，其中Z1-Z3为地区识别码，其分配和长途区号分配号码一致。

用户接入采用二次拨号方式。即先拨业务接入码，连至网关，然后再按网关提示拨号。其使用方法和300卡相同。

中国联通选用的是CISCO设备。在北京和广州各设一套网闸，并在北京设置统一的网管中心和计费中心。

网关设备为Cisco的AS5300，除了IP电话外，还支持实时传真业务和传真存储转发，后者需传真存储服务器和SMTP服务器支持。网闸设备为Cisco的3640，配置有一个100Mbit/s快速以太网卡。每套网闸由两台互为热备份的网闸组成。网闸除了RAS功能外，还具

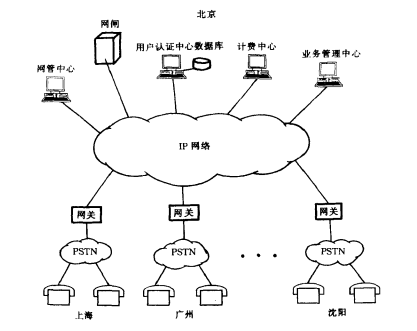

图7.15 中国电信 1P电话试验网结构

备计费信息生成和记录功能，记录报告给RADIUS服务器，报告信息包括主叫方、被叫方、起始IP地址、终接1P地址、呼叫开始时间和呼叫结束时间。一次呼叫共产生4张话单。

计费系统采用Mind公司设备，由实时服务器(RTS)、计帐服务器通信管理服务器(CMS)、FTP服务器和后台数据库系统组成。其中，RST负责用户实时认证；计帐服务器负责话费计算、费率调整、计费功能设置和管理以及帐单管理；CMS用于话务统计分析；后台数据库负责用户数据的存储和管理。

网管系统由三台Unix工作站和两台NT服务器组成。工作站用于链路状态监测分析、系统监视和调测，其中有一台作为DNS。服务器用作语音管理和网络安全管理。网管系统可对通信链路和网关端口进行有效的监测和分析。

吉通网选用美国冠远科技公司的网关设备。网络提供异地漫游和异卡转帐服务，并设置1P电话客户服务中心，受理用户的查询、投诉和咨询。

由于目前试验网的规模不大，因此即使中国电信网也只设置一个网闸。当规模扩大后，则需设置多个网闸，形成所谓多区网络，如图7.16所示。此时，网闸之间需要通信，互相交换管理信息，支持管理区间用户通信，并可在网管中心的控制下互相协调，提高系统的可靠性。H.323附件G定义了网闸间通信协议。

图7.16 多区网络结构

上述多区结构仍属于同一个运营商管辖，具有统一的网管中心。如果两个不同运营商网络之间互通，则需要设置互通网闸，进行业务过滤和权限控制，其结构如图7.17所示。它适用于不同国家的IP电话互通，也适用于同一国家内不同1P电话网之间的互通。

图7.17 IP电话网间互通结构
