用户线信令和局间信令

用户线信令

用户线信令是用户话机和交换机之间传送的信令，分为以下三类：

监视信令

监视信令反映用户话机的摘、挂机状态。用户话机的摘、挂机状态是通过用户线直流环路的通、断来表示的。一般交换机对用户话机的直流馈电电流规定为18－50mA。在用户线上馈送的电流从无到有，即为摘机信号；从有到无，即为挂机信号。

地址信令

地址信令是用户话机向交换机送出的被叫号码，分为两类：

（1）直流脉冲信令：用户话机采取脉冲拨号方式，则用户拨号将产生一串直流脉冲，且脉冲的个数与号盘上的数字相对应。

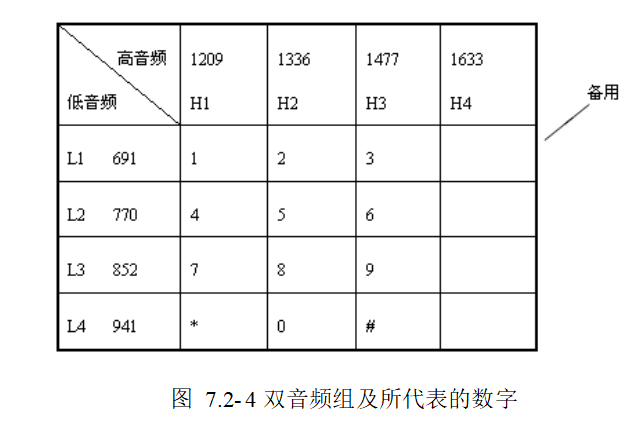

（2）双音多频信令：用户话机采取双音频拨号方式，则按每个按钮时，话机送出的是双音频信号，且双音频信号的不同组合代表不同的数字，如图 7.2-4所示。

铃流和信号音

是交换机向用户发送的信号，如振铃、拨号音、忙音等，用来通知用户接续结果。具体如下：

振铃：25Hz的正弦波，每导通1s后间断4s；

拨号音：持续的450Hz正弦波；

忙音：450Hz的正弦波，每导通0.35s后间断0.35s；

回铃音：450Hz的正弦波，每导通1s后间断4s；

长途通知音：采用2.2s不等间隔断续的450Hz正弦波，即0.2s导通，0.2s间断，0.2s导通，0.6s间断；

空号音：采用1.4s不等间隔断续的450Hz正弦波，即重复三次0.1s导通、0.1s间断后，0.4s导通、0.4s间断；

催挂音：950Hz的连续正弦波，响度分为五级，由最低级逐步升高，发送电平由0dBm至25dBm；

现在一些交换系统中，许多信号音已由语音系统播放相应语音替代。

局间信令

我们把交换局之间传递的信令称为局间信令，可以分为随路信令、共路信令，或者分为数字信令与模拟信令等。

相对于用户线信令，局间信令要复杂得多，需要复杂的系统进行处理（称为信令系统），并通过系列的信令协议进行规范。常见的信令协议有对随路信令进行规范的R2信令协议、中国一号信令协议，以及对共路信令系统进行规范的七号信令协议、中国七号信令协议。有关局间信令，我们按照随路信令、共路信令分别介绍。
